L'architettura CompactPCI, spiegata
Il PCI del desktop, ripensato per l'industria: formato Eurocard 3U/6U, connettori pin-and-socket da 2 mm, hot swap e fino a 8 slot per segmento. Qui trovi lo standard, la famiglia PICMG 2.x e il catalogo.

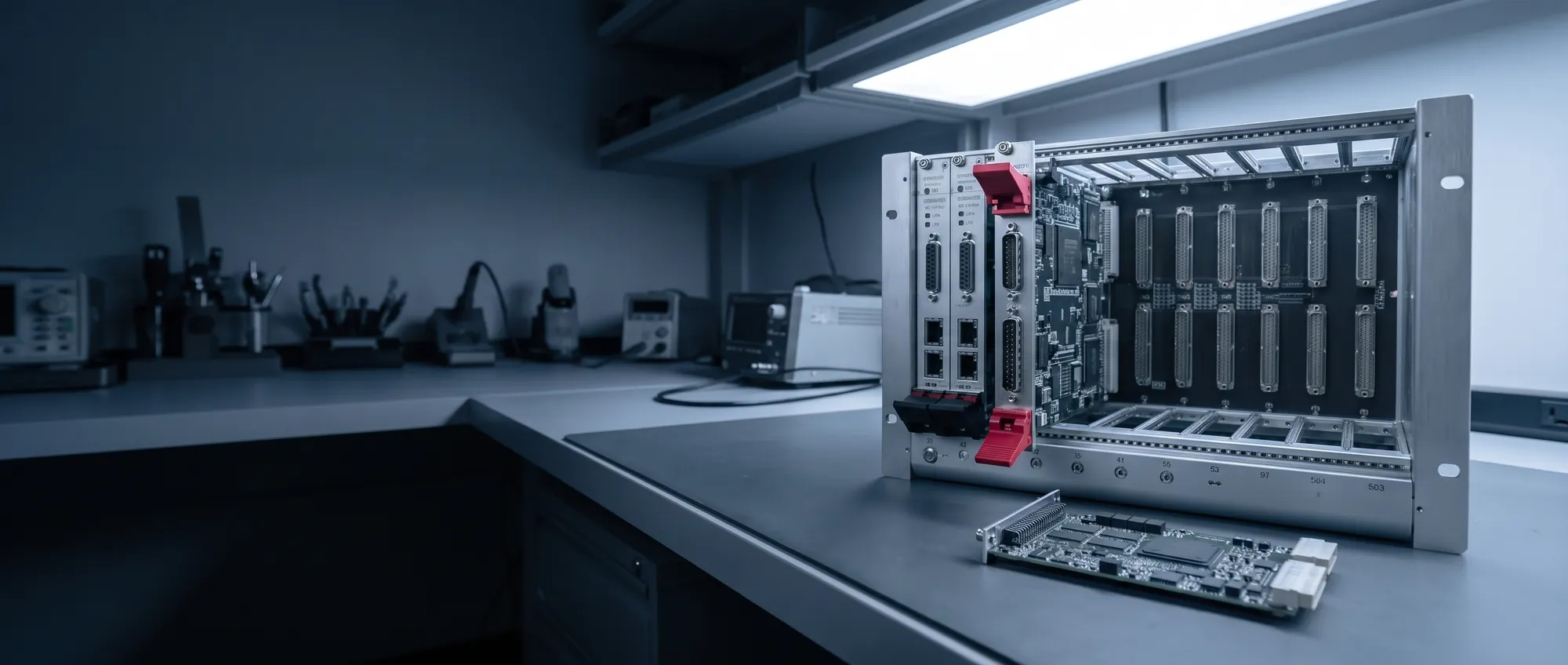

Cos'è CompactPCI: il PCI in formato industriale
CompactPCI adatta la specifica PCI alle applicazioni industriali che chiedono un formato meccanico più piccolo e più robusto di quello desktop: stessa elettrica, meccanica Eurocard.
Le schede montano verticali in un card cage, tenute da connettore, guide e frontalino avvitato: il pin-and-socket da 2 mm (IEC 1076) è più affidabile del card edge desktop sotto urti e vibrazioni. Rispetto al PCI da tavolo, CompactPCI raddoppia gli slot — 8 contro 4 — e ammette più segmenti di bus con i bridge; l'hot swap è di specifica, con pin sfalsati per la messa a terra all'inserzione.

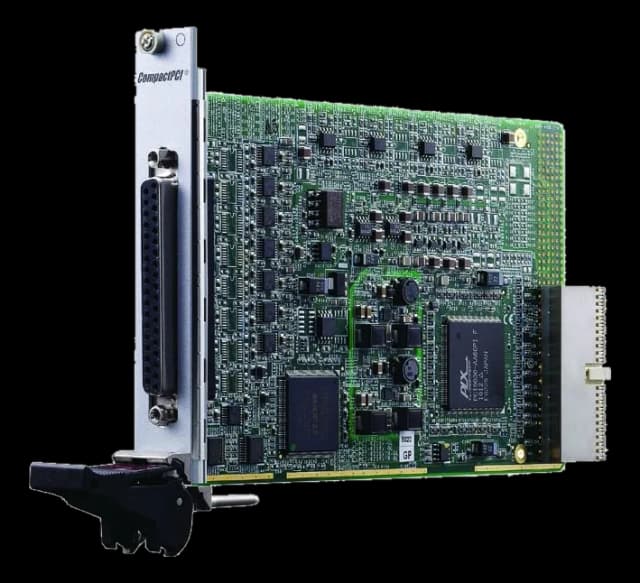

L'architettura offre un'ampia scelta di single board computer Intel e PowerPC in formato 3U e 6U e un'offerta completa di moduli e schede di I/O: acquisizione, bus di campo, interfacce avioniche, Ethernet, seriali. Ratificata come PICMG 2.0 nel 1995, è cresciuta come famiglia 2.x — fino al packet switching backplane della 2.16, che porta l'Ethernet commutata nel backplane.

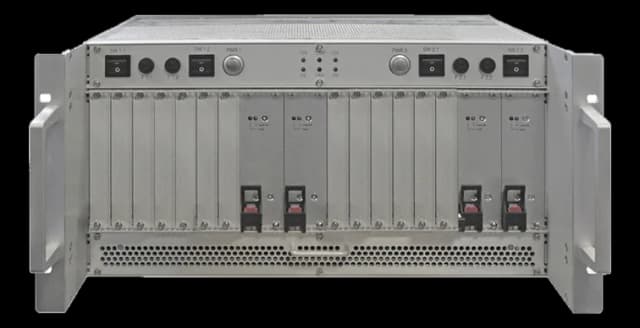

Il servizio: piattaforme e microrack custom Come lavora l'ufficio tecnico
Che cosa dice la specifica
La famiglia PICMG 2.x, voce per voce
Il core e le estensioni che contano ancora: hot swap, Ethernet nel backplane, il ponte verso il seriale.4 voci
PICMG 2.0
Core specification · 1995

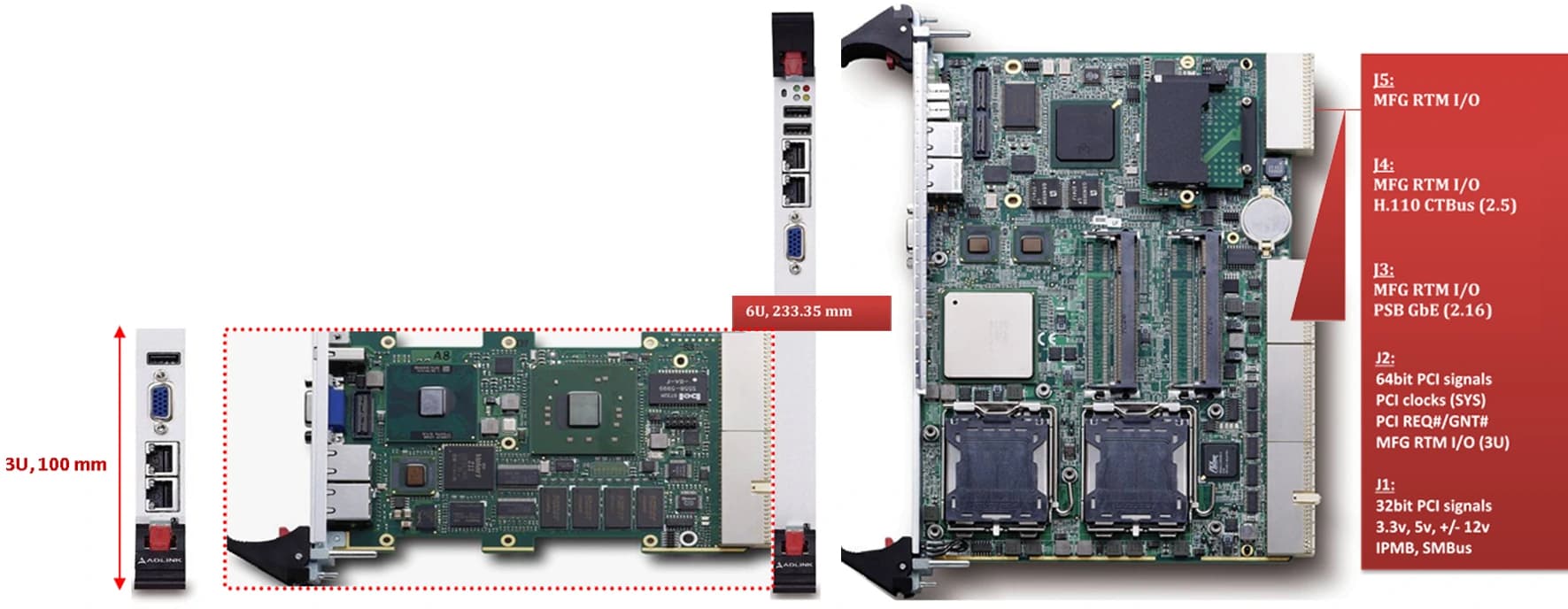

La base: bus PCI su backplane passivo Eurocard. Sul 3U un connettore da 220 pin (J1+J2) porta alimentazioni e segnali PCI a 32/64 bit; il 6U aggiunge fino a 315 pin per bus ibridi, espansioni a 8 slot per volta e rear I/O IEEE 1101.11.
PICMG 2.1
Hot swap
La sostituzione a sistema acceso: pin leggermente più lunghi garantiscono la terra prima del contatto segnali, e l'ENUM# notifica l'host. Con la chiave di codifica colore — giallo 3,3 V, blu 5 V — il backplane dichiara la sua tensione di I/O.

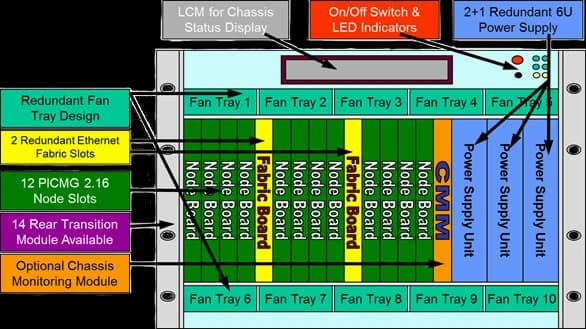

PICMG 2.16
Packet Switching Backplane
La prima architettura switched-fabric Ethernet su backplane del settore: node board e fabric board in topologia a stella (o dual star con due switch), link full-duplex 10/100/1000, fino a 19 nodi. Cluster IP, ridondanza e failover di chassis senza cavi.
PICMG 2.30
CompactPCI PlusIO
Il ponte verso il seriale: sul connettore J2 escono PCIe, SATA, USB ed Ethernet accanto al PCI classico. È la strada di migrazione che prepara CompactPCI Serial.
Classico e 2.16, in tavola
Cosa cambia quando l'Ethernet entra nel backplane.1 tavole
cPCI classico vs PICMG 2.16
Dalla tavola comparativa della pagina tecnica.
| cPCI classico | cPCI PICMG 2.16 |
|---|---|
| Bus PCI | Ethernet standard embedded con PCI |
| Nessun link Ethernet sul backplane | Ethernet 10/100/1000 Mbps |
| Gestione IPMI su IPMB | Gestione IPMI su LAN |
| RSS proprietario | Cluster IP, RSS, failover di chassis |
| 6U × 160 mm · pitch 0,8″ · 21 slot in 19″ | 6U × 160 mm · pitch 0,8″ · 21 slot in 19″ |
Dove lavora CompactPCI
Controllo macchina, acquisizione e trasporti: dove la base installata parla ancora PCI.
Le architetture vicine
Il successore seriale e i cugini Eurocard.
