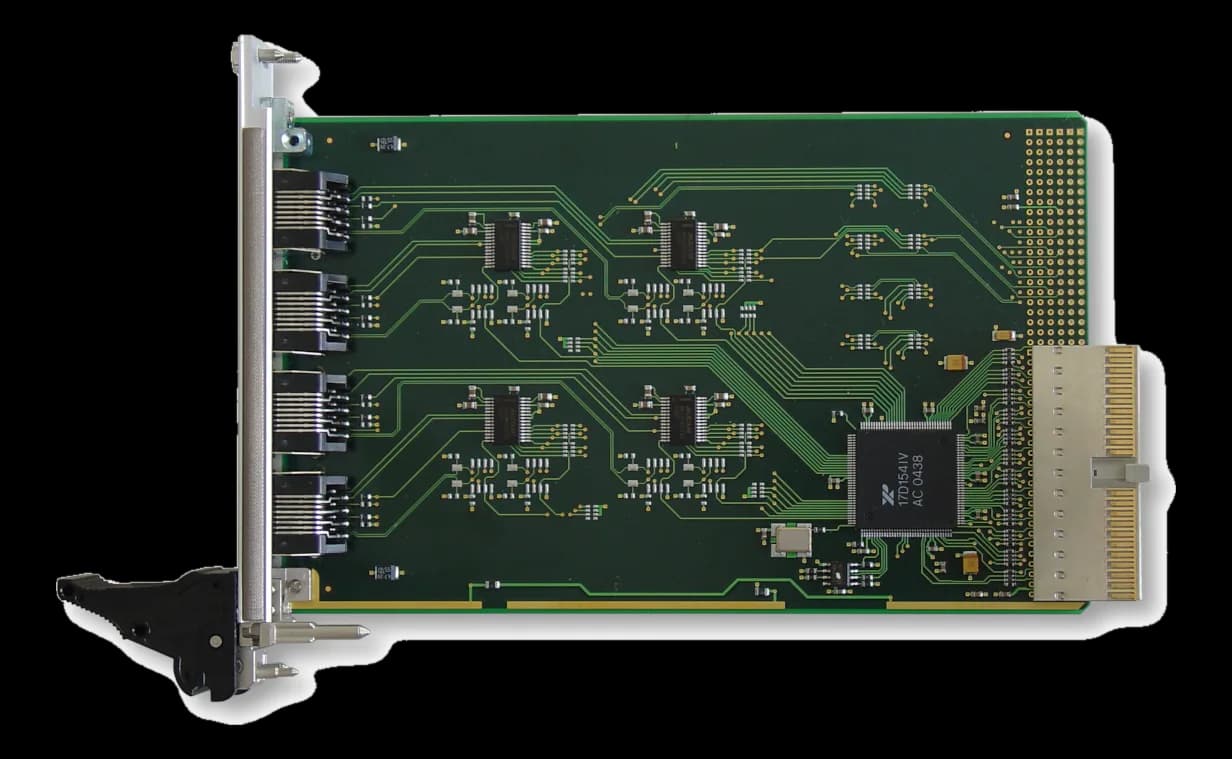

TCP463 I 4 Channel RS232/RS422 Serial Interface (RJ45) CompactPCI Module

TCP463Scheda seriale CompactPCI 3U a 4 canali raffreddata ad aria

Produttore
Configurazioni: 6 configurazioni disponibili

TCP463 è una scheda di comunicazione seriale per cestelli CompactPCI, pensata per i sistemi che devono raggiungere apparati di campo su poche linee seriali affidabili.

La scheda pesa 0,123 kg ed è raffreddata ad aria, quindi non richiede accorgimenti particolari nel bilancio termico del cestello.

Le configurazioni della famiglia si distinguono per il consumo, compreso fra 0,15 e 0,2 W, e per l'MTBF dichiarato, fra 290.000 e 370.000 ore. Un esempio a catalogo è TCP463-10R.

In sintesi

Formato CompactPCI a 3U
Quattro canali seriali indipendenti

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

Interfacce seriali	TCP463-x0R: 4 RS232 TCP463-x1R: 4 RS422 TCP463-x2R: 2 RS232 / 2 RS422(RS232: MAX3245E (or equivalent) RS422: MAX3087E (or equivalent))4 RS232(RS232: MAX3245E (or equivalent) RS422: MAX3087E (or equivalent))
Connettori	RJ45(AMP# 558250-1)

Canali	4 channel

Funzione della scheda	Seriale
Standard architetturale	cPCI 3U
Interfaccia bus	PCI Rev. 2.3 compliant, 33 MHz / 32 bit PCI, 3.3V and 5V PCI Signaling VoltageInterrupt: All channels generate interrupts on CompactPCI interrupt INTAXR17D154 (Exar)

Consumo	0.15 W

Peso	0.123 kg

Raffreddamento	Air-cooled (ad aria, classe VITA)
Temperatura operativa	-40–85 °C

Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.

Configurazioni della famiglia

Le colonne mostrano solo ciò che cambia tra le configurazioni: il resto della scheda vale per tutta la famiglia.

Configurazione (PN)	Interfacce seriali	Consumo(W)	MTBF(h)
TCP463-10R	4 RS232	0.15	370000
TCP463-11R	4 RS422	0.2	320000
TCP463-12R	2 RS232, 2 RS422	0.18	340000
TCP463-20R	4 RS232	—	350000
TCP463-21R	4 RS422	—	290000
TCP463-22R	2 RS232, 2 RS422	—	310000
