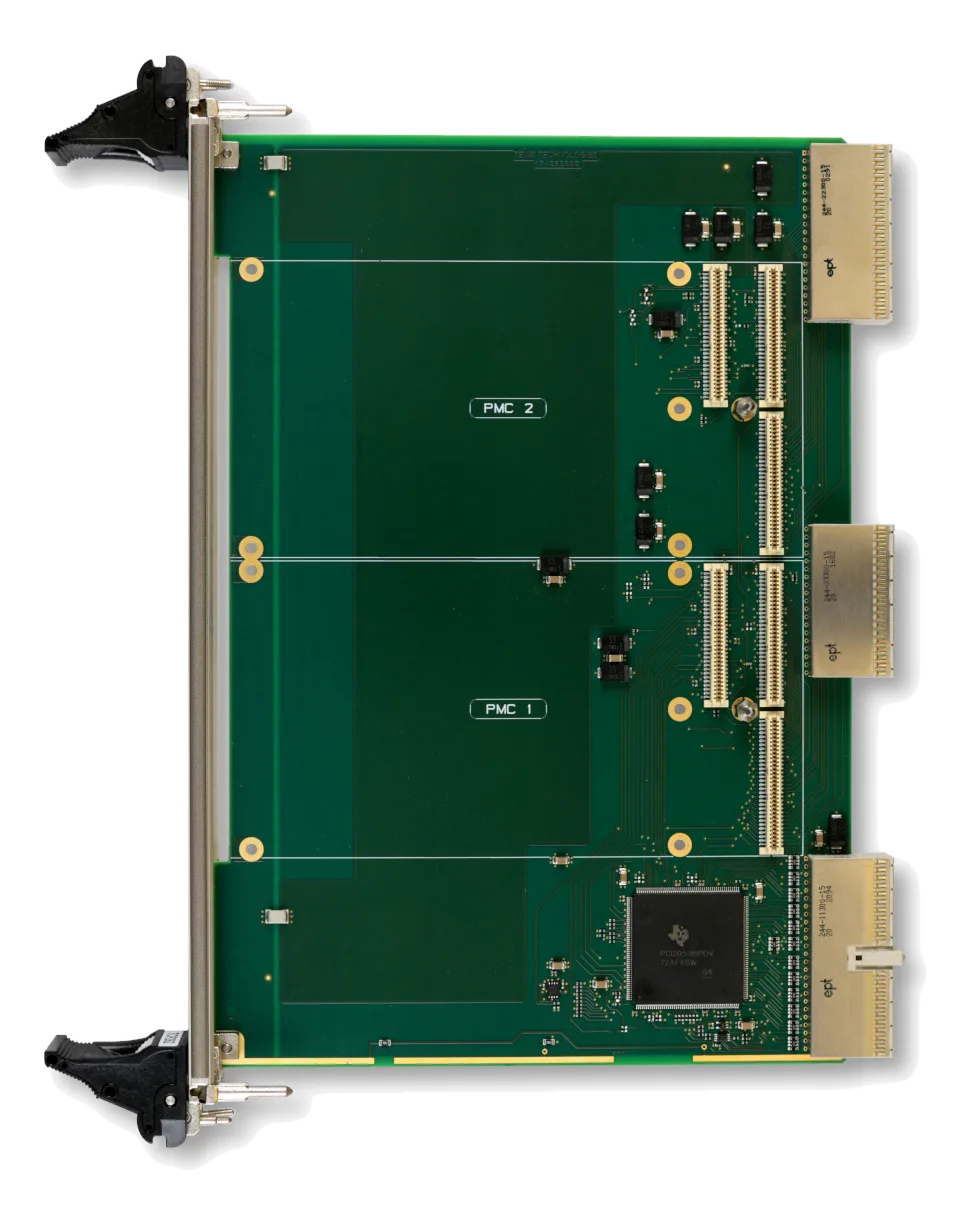

TCP262Scheda carrier CompactPCI 6U conforme a PICMG 2.0 R3.0
- Produttore
- Configurazioni
- 1 configurazioni disponibili
TCP262 ospita moduli PMC su bus CompactPCI: l'interfaccia è conforme a PCI 2.2 a 32 bit e il bridge PCI-to-PCI Texas Instruments PCI2050BIPDV collega il bus di sistema ai siti PMC.
La tensione di segnalazione PCI I/O è configurabile a +5.0V o +3.3V; l'I/O dei moduli passa dal pannello frontale tramite P14/P24 e dal retro attraverso i connettori CompactPCI J3 e J5. Le dimensioni della scheda sono 160 mm x 233.35 mm.
TCP262 è offerta nella versione TCP262-10R.
In sintesi
- MTBF di 1129000 h
- Peso di 275 g
- Raffreddamento ad aria
- Umidità 5-95% senza condensa
Specifiche tecniche
| Funzione della scheda | Carrier |
|---|---|
| Standard architetturale | cPCI 6U |
| Interfaccia bus | 3.3V and 5V tolerant+5.0V or +3.3V configurablePCI 2.2 compliant interface, 33 MHz / 66 MHz, 32 bit |
| Dimensioni | 160 × 233.35 mm |
|---|---|
| Peso | 0.275 kg |
| Raffreddamento | Air-cooled (ad aria, classe VITA) |
|---|---|
| Temperatura operativa | -40–85 °C |
| MTBF | 1129000 h |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| TCP262-10R_CPCI |
