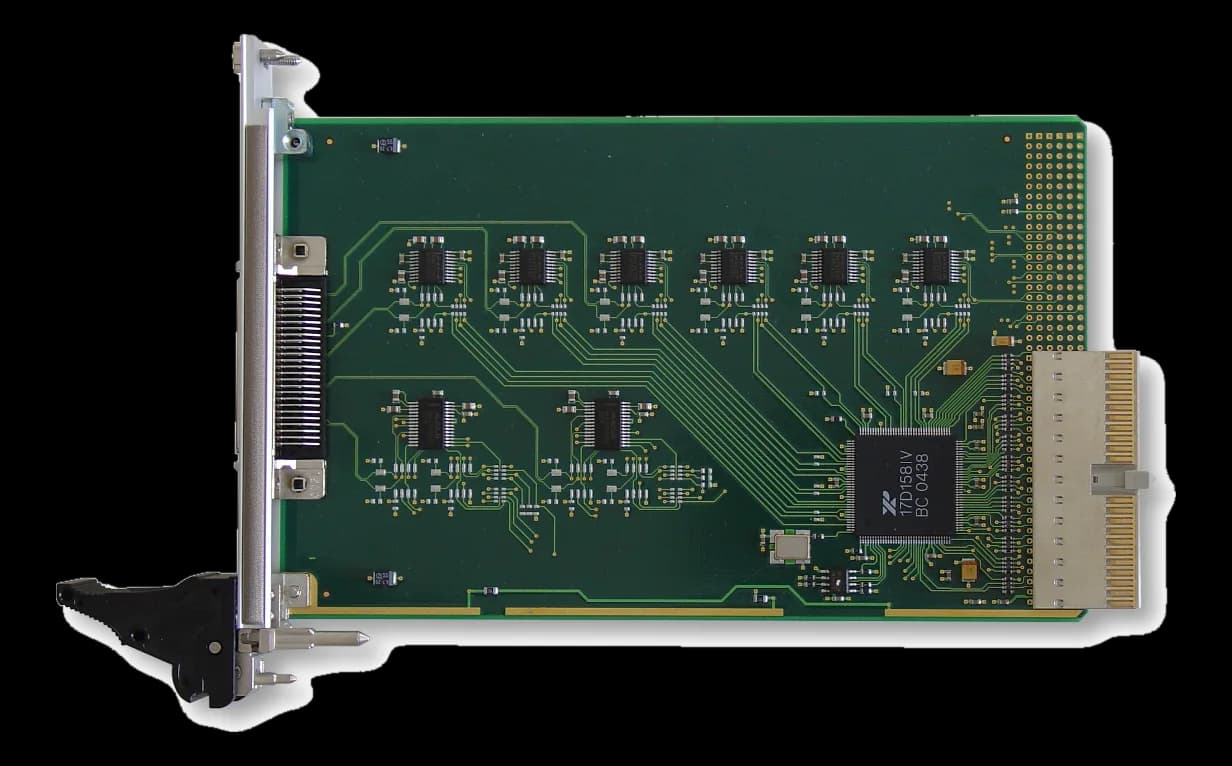

TCP461 I 8 Channel RS232/RS422 Serial Interface CompactPCI Module

TCP461Scheda seriale CompactPCI 3U a 8 canali

Produttore
Configurazioni: 6 configurazioni disponibili

TCP461 è una scheda di comunicazione seriale per cestelli CompactPCI, impiegata quando il sistema deve gestire molte linee seriali verso strumenti e apparati di campo. La scheda pesa 0,127 kg ed è raffreddata ad aria.

Le versioni con back I/O portano i segnali anche sul connettore J2 del cestello, soluzione utile quando il cablaggio sul pannello frontale non è praticabile.

Le configurazioni della famiglia si distinguono per il consumo, compreso fra 0,25 e 0,35 W, e per l'MTBF dichiarato, fra 480.000 e 650.000 ore. Un esempio a catalogo è TCP461-10R.

In sintesi

Connettore femmina di tipo HD50
Raffreddamento ad aria

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

Interfacce seriali	8 RS422 (2 with RTS & CTS)(MAX3225E (or equivalent))8 RS232 (2 Full Modem)(MAX3225E (or equivalent))
Connettori	SCSI-2 (HD50)(AMP# 787395-5)
Altri I/O	HD50 SCSI-2 type female connector (e.g. AMP#787395-5) TCP461-2xR: additional 110 pol. CompactPCI back I/O (J2)

Canali	8 channel

Funzione della scheda	Seriale
Standard architetturale	cPCI 3U
Interfaccia bus	XR17D158 (Exar)PCI Rev. 2.3 compliant, 33 MHz / 32 bit PCI, 3.3V and 5V PCI Signaling Voltage
