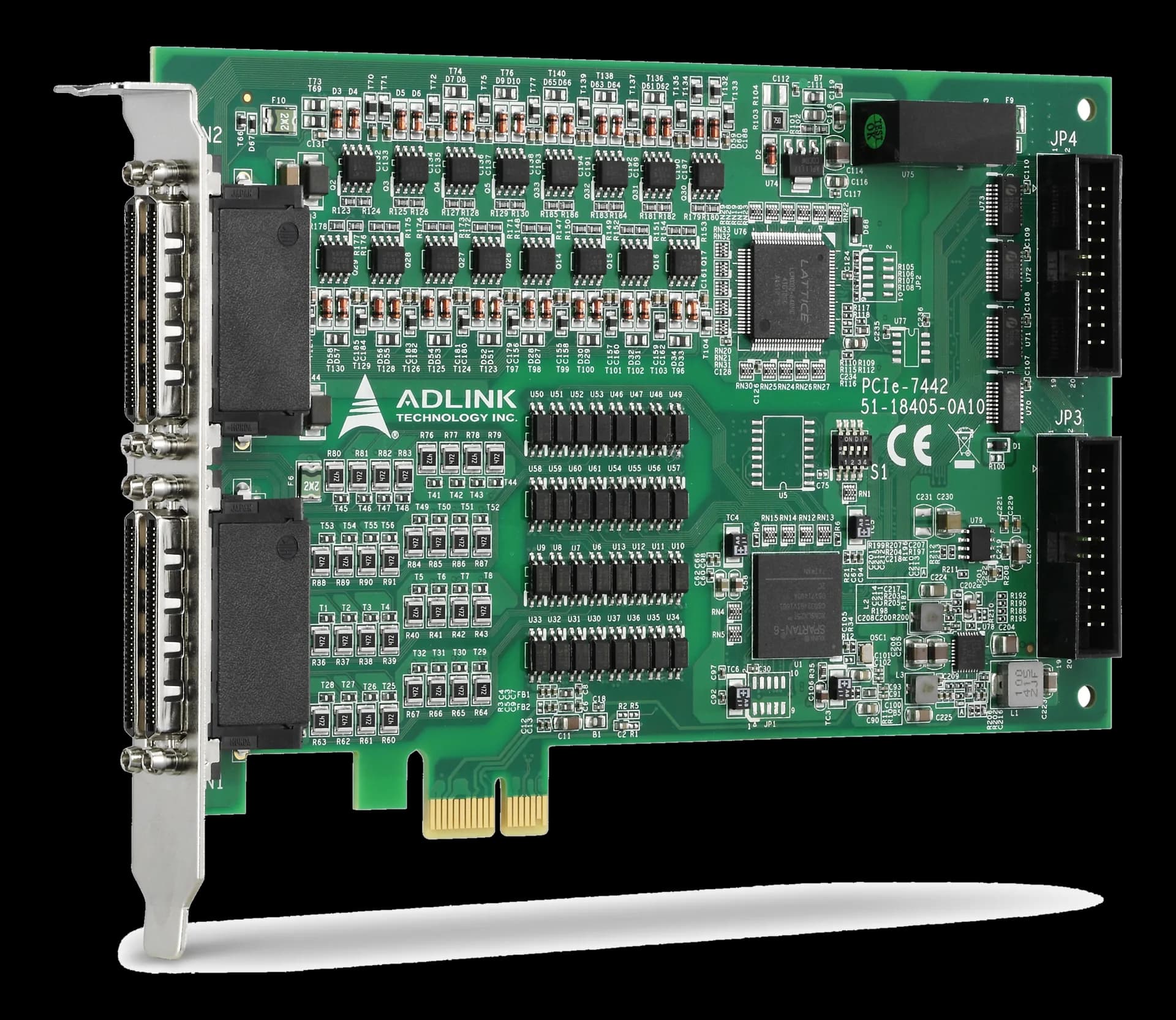

PCIe-7442Scheda I/O isolata ad alta densità con watchdog integrato
- Produttore
PCIe-7442 è una scheda di ingresso e uscita digitale isolata per bus PCI Express, pensata per le applicazioni in cui molti segnali discreti devono essere gestiti da un solo slot del PC di controllo.
L'isolamento è di 1250 VRMS fra canali e sistema, con protezione in tensione a 28 V sugli ingressi. Un watchdog a 32 bit con clock da 10 MHz sorveglia l'esecuzione, con intervallo di intervento programmabile da software.
In sintesi
- Scheda da 175 × 107 mm
- Connettore VHDCI a 68 pin
- Temperatura di stoccaggio -20~80 °C
Specifiche tecniche
| Watchdog | Sì |
|---|
| I/O digitale | 64× DI isolati + 64× DO isolati (open drain MOSFET, sink 300 mA/canale) |
|---|---|
| Connettori | VHDCI |
| Canali | 128 channel |
|---|---|
| Counter | 0 to 429.496 seconds |
| Specifiche di acquisizione | 33 MHz clock, pulse width must exceed 31ns(sample rate)Ingressi 0–28 V non-polarity (logic H 5–28 V, L 0–1,5 V; 4,7 kΩ @ 0,5 W)(misc)Protezione ESD ingressi: CKT switch (forward)(protection)Corrente d'ingresso 10 mA nominale (max 50 mA)(range) |
| Isolation | Sì |
| Tensione di isolamento | 1250 VRMS channel-to-system V(ch sys) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | universal 32-Bit 3.3V and 5V PCI bus / PCI Express x1PCI Express x1, Plug and PlayPCI Express x1programmed I/O |
| Consumo | 0.003 W(+3.3V)2.04 W(+12V) |
|---|
| Dimensioni | 175 × 107 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
