NANOX-ELModulo CPU COM Express Type 10 Mini con SoC Intel Atom Elkhart Lake
- Produttore

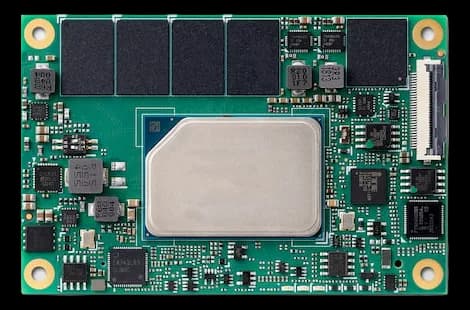

NANOX-EL è un Computer-on-Module conforme a PICMG COM.0 Rev. 3.0 Type 10, formato Mini da 84 mm x 55 mm: porta il SoC 6th Gen Intel Atom (Elkhart Lake) e demanda al carrier l'I/O di sistema, come il miniBASE-10R incluso nello starter kit per COM Express Type 10.
La grafica Intel Gen11 LP gestisce combinazioni display indipendenti e simultanee fino a 4K @60Hz e regge inferenza AI basata su OpenVINO; il controller SEMA aggiunge monitoraggio di tensione e corrente, watchdog timer e failsafe BIOS.
Disponibile con Intel Atom x6425E, x6425RE, x6413E, x6414RE, x6211E, x6212RE o x6200FE (senza GPU); i codici t1nanoX-EL e t2nanoX-EL, per esempio t2nanoX-EL-x6425RE-16G, identificano le varianti −40~85 °C.
In sintesi
- In-band ECC senza dispositivo ECC aggiuntivo
- Ethernet 2.5Gbit/s con TSN
- I/O real-time via processore ARM Cortex-M7
- LPDDR4 saldata fino a 16 GB
- Ingresso wide 4.75–20 V
Specifiche tecniche
| Generazione CPU | Elkhart Lake |
|---|---|
| Processore | 6th Gen Intel Atom® ProcessorIntel Atom® x6200FE 1.0GHz(opzionale)Intel Atom® x6211E 1.3GHz(opzionale)Intel Atom® x6212RE 1.2GHz(opzionale)Intel Atom® x6413E 1.5GHz(opzionale)Intel Atom® x6414RE 1.5GHz(opzionale)Intel Atom® x6425E 2.0GHz(opzionale)Intel Atom® x6425RE 1.9GHz(opzionale) |
| TPM | TPM 2.0 |
| Memoria RAM | LPDDR4 4267 MT/s |
|---|---|
| Supporto ECC | provides ECC protection without additional ECC device (dependent on SoC SKU) · LPDDR4 with in-band ECC error correction |
| RAM massima espandibile | 16 GB |
| Storage | 2x SATA 6Gb/s (SATA 0,1) · 16GB-64GB |
|---|
| Uscite video | Intel® Gen11 LP Graphics Core Architecture, supporting multiple independent and simultaneous display combinations of DisplayPort/HDMI/LVDS or eDP outputs (max. 4K @60Hz)DDI0 supporting DisplayPort/HDMI/DVI |
|---|
| Porte Ethernet | with TSN · MaxLinear GPY series PHY (GPY 211/215) · 2.5Gbit/s and 1000/100/10 Mbit/s Ethernet connection |
|---|---|
| Interfacce seriali | 2× UART ports with console redirection |
| I/O digitale | 4× GPO and 4× GPI from EC (GPI with interrupt TBC) |
| Audio | Intel® HD Audio integrated in SoC · Located on carrier miniBASE-10R |
| Porte USB | 10Gbps · 2× USB 3.x/2.0 and 6× USB 2.0 |
| Standard architetturale | COM Express Type 10 |
|---|---|
| Funzione della scheda | Modulo CPU |
| Formato modulo | Mini |
| Espansione | 4 PCIe x1 Gen3: Lanes 0/1/2/3 (configurable to x1, x2, x4) |
|---|
| Tensione di alimentazione | 4.75–20 V |
|---|
| Dimensioni | Mini size: 84 mm x 55 mm |
|---|
| Temperatura operativa | 0–60 °C-40–85 °C(opzionale) |
|---|---|
| Temperatura di storage | -20–80 °C |
| Sistemi operativi | LinuxVxWorksWindowsWindows 10 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
