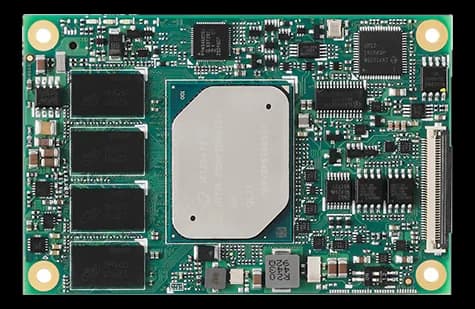

NANOX-ALModulo CPU COM Express Type 10 Mini con SoC Intel Atom E3900 Apollo Lake
- Produttore
NANOX-AL è un modulo CPU COM Express Mini Type 10 conforme a PICMG COM.0 Rev 2.1: CPU, memoria e logica di sistema stanno sul modulo, l'I/O applicativo sul tuo carrier. Si usa dove il footprint e il budget termico vincolano il progetto embedded.
L'asse distintivo è la variante Extreme Rugged, build option sulle SKU E39XX, abbinata all'Intel Ethernet Controller I210 qualificato sullo stesso range. Il SoC Apollo Lake porta Intel TXT e virtualizzazione VT-d/VT-x; lo storage eMMC 5.0 a bordo resta una build option.
Configurazioni disponibili: nanoX-AL-E3950-2G (Atom E3950, 4C), nanoX-AL-E3940-2G (Atom E3940, 4C), nanoX-AL-E3930-2G (Atom E3930, 2C), nanoX-AL-N4200-2G (Pentium N4200, 4C) e nanoX-AL-N3350-2G (Celeron N3350, 2C).
In sintesi
- Fino a 8 GB DDR3L saldata non-ECC
- Grafica Intel Gen9 LP, due display indipendenti
- SEMA Board Controller a bordo
- TPM 2.0 in build option
- Modulo da 84 x 55 mm
Specifiche tecniche
| Generazione CPU | Apollo Lake |
|---|---|
| Processore | Intel® TXT · Intel Atom® E3900 series (formerly Apollo Lake) and Pentium®/Celeron® SoC · 2MB for all SKUsIntel Atom® E3930 1.3/1.8GHz (Turbo)(opzionale)Intel Atom® E3940 1.6/1.8GHz (Turbo)(opzionale)Intel Atom® E3950 1.6/2.0GHz (Turbo)(opzionale)Intel® Celeron® N3350 1.1/2.3GHz (Turbo)(opzionale)Intel® Pentium® N4200 1.1/2.5GHz (Turbo)(opzionale) |
| TPM | TPM 2.0 |
| Memoria RAM | SOLDERED DDR3L 1867/1600 MT/s |
|---|---|
| RAM massima espandibile | 8 GB(opzionale) |
| Tipo RAM | DDR3L(opzionale) |
| Storage | 2× ports SATA 6Gb/s (SATA0,1)eMMC 5.0 (8/16/32GB, build option)onboard eMMC memory (8GB/16GB/32GB)(opzionale) |
|---|
| Uscite video | Intel® Generation 9 LP Graphics Core Architecture, supporting 2 independent and simultaneous display combinations of DisplayPort, HDMI, LVDS or eDP outputsDDI0 supportts DisplayPort/HDMI/DVI |
|---|
| Porte Ethernet | Intel® Ethernet Controller I210 (Extreme Rugged operating temperature range) |
|---|---|
| Interfacce seriali | 2× UART ports |
| I/O digitale | 4 GPO and 4 GPI |
| Audio | Intel® HD Audio integrated in SoC · On carrier miniBASE-10R |
| Porte USB | 2× USB 1.1/2.0/3.0 (USB 0,1) and 6× USB 1.1/2.0 (USB 2,3,4,5,6,7) |
| Standard architetturale | COM Express Type 10 |
|---|---|
| Funzione della scheda | Modulo CPU |
| Formato modulo | Mini |
| Espansione | Multiple PCI Express x1 Gen2: Lanes 0/1/2/3 (configurable to 3x1, 1x4, 1x2+2x1) |
|---|
| Dimensioni | Compact size: 84 mm x 55 mm |
|---|
| Temperatura operativa | -40–85 °C0–60 °C |
|---|
| Sistemi operativi | LinuxVxWorksWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
