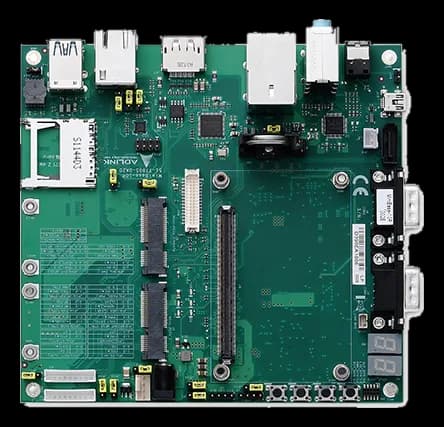

miniBASE-10RCarrier board di riferimento COM Express Type 10, formato Mini-ITX

Produttore

miniBASE-10R è la carrier board di riferimento ADLINK per i Computer-on-Module COM Express Type 10 in formato Mini: banco di bring-up, valutazione e sviluppo del software prima che il carrier custom esista. L'interfaccia core module segue PICMG COM Express Revision 2.1, su un ingombro di 150 × 142 mm.

L'asse che la distingue è la diagnostica in fase di debug: i POST LED onboard leggono codice e indirizzo del BIOS POST sul bus LPC, mentre la gestione dell'alimentazione arriva fino alla batteria, con header a 10 pin per la comunicazione Smart Battery verso la board ADLINK BattMan.

In sintesi

Supporta moduli ADLINK Type 10, esclusi nano-TC/TCR
Conforme a COM Express Carrier Design Guide 2.0
Due slot Mini PCIe, uno compatibile mSATA
DisplayPort e LVDS, eDP opzionale
Socket onboard per BIOS SPI secondario

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

Storage	1x SATA connector

Uscite video	Supports DisplayPort and LVDS (eDP optional) · 1× onboard header · 3.3 or 5VDC

Porte Ethernet	2x LAN supports, 10/100/1000BASE-T compatible RJ-45 on I/O panel
Interfacce seriali	2x DB-9 on I/O panel
Audio	Line-in, Line-out, Mic-in on DB-Audio2 daughter board (optional)Mic/Line-in/Line-out on I/O panelRealtek ALC262 on DB-Audio2 daughter board (optional)
Porte USB	1x USB client2x USB 3.0 on I/O panel2x USB 2.0

Standard architetturale	COM Express Type 10
Funzione della scheda	Carrier
Formato modulo	Mini-ITX
Interfaccia bus	I2C / SMBusup to one Mini PCIe card, one Mini PCIe/mSATA card slot and one SD card
