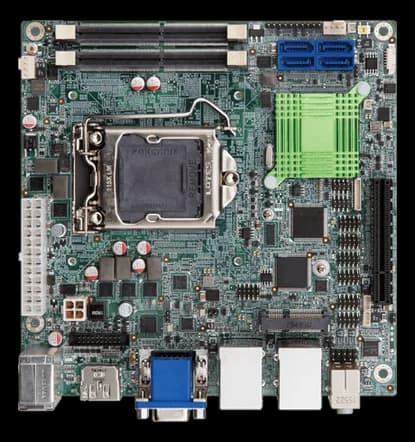

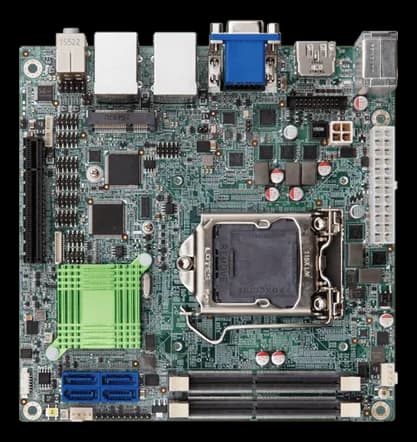

KINO-AQ170Motherboard Mini-ITX industriale con chipset Intel Q170 e socket LGA1151
- Produttore
KINO-AQ170 è una motherboard Mini-ITX industriale: accetta processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 6ª generazione (Skylake) e 7ª generazione (Kaby Lake). La memoria DDR4 arriva a 64 GB.
L'espansione offre slot PCIe x8. Le uscite video comprendono VGA, HDMI, DisplayPort, DVI e LVDS. Lo storage copre SATA. L'esercizio è dichiarato fra -20 e 60 °C.
In sintesi
- Socket CPU: LGA1151
- Classe CPU: Intel Celeron/Pentium
- Generazione CPU: 7ª gen (Kaby Lake)
- Processore: LGA 1151 socket supports Intel® 6th/7th generation Core™ i7/i5/i3, Pentium® or Celeron® processor
- Watchdog: sì
Specifiche tecniche
| Socket CPU | LGA1151 |
|---|---|
| Chipset | Q170 |
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| BIOS | UEFI BIOS |
| Generazione CPU | 7ª gen (Kaby Lake)6ª gen (Skylake) |
| Processore | LGA 1151 socket supports Intel® 6th/7th generation Core™ i7/i5/i3, Pentium® or Celeron® processor |
| Watchdog | sì |
| Grafica | Intel® HD Graphics Gen 9 support for DX11/12, OCL 2.x, OGL 4.3/4.4, ES 2.0 / Decode/Encode for HEVC, VP8, VP9 2, VDENC |
| RAM massima espandibile | 64–64 GB |
|---|---|
| Tipo RAM | DDR4 |
| Memoria RAM | Two 260-pin 2133 MHz dual-channel DDR4 SDRAM SO-DIMM support up to 64GB · 64GB |
| Storage | 4 x SATA :6Gb/s(RAID 0/1/5/10 support) |
|---|
| Uscite video | Triple independent display / 1 x HDMI 2.0 (up to 4096x2160@60Hz) / 1 x HDMI/DP (up to 3840x2160@60Hz) / 1 x VGA (up to 1920x1200) / 1 x iDP interface for HDMI, LVDS, VGA, DVI, DP (up to 3840x2160@60Hz) |
|---|
| Porte USB | 2 x USB 2.0 · 4 x USB 3.2 Gen 1 (5Gb/s) · 2 x External USB 2.0 · 4 x External USB 3.2 Gen1x1 · 4 x Internal USB 2.0 :2x4 pin, p=2.0 |
|---|---|
| Audio | Realtek ALC888S HD Audio codec / 2 x Audio jacks (line-out, mic-in) on rear IO / 1 x Front audio (2x5 pin) |
| I/O digitale | 8-bit digital I/O (2x5 pin) |
| Porte Ethernet | LAN1: Intel® I219LM with (Intel® AMT 11.0 support) / LAN2: Intel® I211 PCIe controller with NCSI support · 2 x LAN LED (1x2 pin) |
| Interfacce seriali | 4 x Internal RS-232 :2x5 pin, p=2.0 · 2 x Internal RS-232/422/485 :2x5 pin, p=2.0 |
| Altri I/O | 1 x Front panel (1x10 pin, power LED, HDD LED, power button, reset button) · 1 x SMBus (1x4 pin) · 1 x I²C (1x4 pin) · 1 x Chassis intrusion connector (1x2 pin) |
| Formato modulo | Mini-ITX |
|---|
| Espansione | 1 x PCIe x8 / 1 x PCIe mini Card Slot :Full-size slot (support mSATA) |
|---|
| Alimentazione | ATX power supply · 3.3V@0.62A, 5V@3.3A, 12V@7.51A, 5VSB@0.23A (Intel® Core™ i7 6700K 4.0GHz CPU with 16 GB (two 8 GB) 2133 MHz DDR4 memory) |
|---|
| Peso | 0.45–0.45 kg |
|---|---|
| Dimensioni | 170 × 170 |
| Temperatura operativa | −20~60 |
|---|
| Certificazioni | FCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
