KINO-ADLMotherboard Mini-ITX con SoC Intel Alder Lake-P/Raptor Lake-P e triplo display
- Produttore
- Configurazioni
- 4 configurazioni disponibili

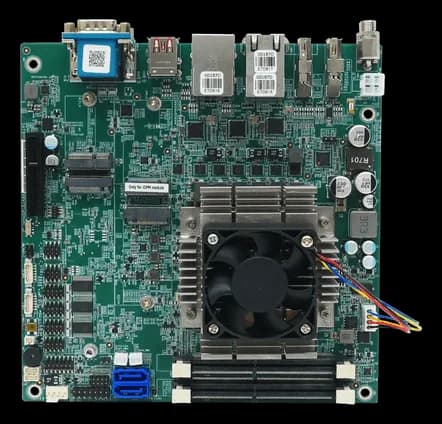

KINO-ADL-P è una motherboard Mini-ITX con SoC Intel Alder Lake-P/Raptor Lake-P a bordo, tre display indipendenti e ingresso 12–28 V.
In sintesi
- Tre LAN Intel 2.5GbE
- DDR4 SO-DIMM dual-channel fino a 64 GB
- Ingresso DC 12–28 V
- Slot PCIe Gen3 x4 open-ended
- Intel PTT, TPM 2.0 firmware
Specifiche tecniche
| BIOS | AMI UEFI BIOS |
|---|---|
| Generazione CPU | 12ª gen (Alder Lake)13ª gen (Raptor Lake) |
| Processore | Intel® Celeron® 7305E (1.0 GHz(opzionale)Intel® Core™ i3-1320PE (up to 4.5GHz(opzionale)Intel® Core™ i5-1340PE (up to 4.5GHz(opzionale)Intel® Core™ i7-1370PE (up to 4.8GHz(opzionale) |
| TPM | PTT / fTPM (firmware) |
| Grafica | Intel® UHD Graphics for Celeron® and i3 · Intel® Xe Graphics for i5 and i7 |
| Tipo RAM | DDR4 |
|---|---|
| Memoria RAM | 2x 260-pin 3200 MHz DDR4 SO-DIMM, system up to 64G |
| Uscite video | Triple independent display1x HDMI 1.4 (up to 4096 x 2160 @30Hz)1x IEI iDPM 3040 slot (only for IEI eDP/ LVDS/ VGA module)1x DP 1.4 (up to 4096 x 2160 @60Hz)(DisplayPort) |
|---|
| Porte USB | 4× USB 2.0 (2x4 pin, P=2.0)4x USB 3.2 Gen 2 (10Gb/s) |
|---|---|
| Audio | 1× iAUDIO, support IEI AC-KIT-888S Audio Module (2x5 pin) |
| Porte Ethernet | LAN1: Intel® I226LM 2.5GbE controllerLAN2-3: Intel® I226V 2.5GbE controller |
| Interfacce seriali | 2× RS-232/422/4854× RS-232 (2x5 pin, P=2.0) |
| Tensione di alimentazione | 12–28 V |
|---|
| Peso | 0.45 kg |
|---|---|
| Dimensioni | 170 mm x 170 mm |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -30–70 °C |
| Certificazioni | CEFCC |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| KINO-ADL-P-CE-R11 |
| KINO-ADL-P-i3E-R11 |
| KINO-ADL-P-i5E-R11 |
| KINO-ADL-P-i7E-R11 |
