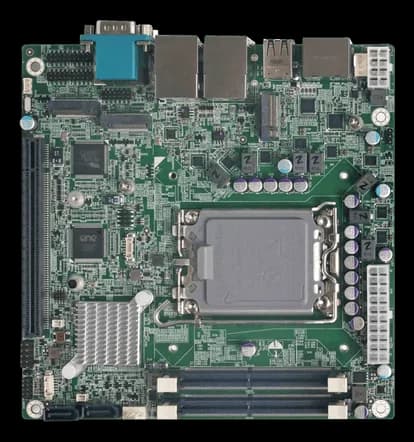

KINO-ADL-H610Motherboard Mini-ITX industriale con socket LGA1700 e chipset Intel H610
- Produttore
- Configurazioni
- 1 configurazioni disponibili
La scheda accetta processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 12ª, 13ª e 14ª generazione con TDP fino a 65 W; la memoria lavora su due DIMM dual-channel a 3200 MHz.
La rete offre due porte 2.5GbE con controller Intel I226V; le uscite video comprendono HDMI e DisplayPort fino a 4096 × 2304 @60Hz, più il connettore iDPM per moduli eDP/LVDS/VGA. Lo storage prevede due SATA 6Gb/s e uno slot M.2 M key PCIe Gen3 x4, con un ulteriore M.2 A key per moduli Wi-Fi/BT e uno slot PCIe x16 Gen4.
Il PCB misura 170 × 170 mm; l'intervallo operativo dichiarato va da -10 a 60 °C.
In sintesi
- Watchdog software programmabile
- DIO a 12 bit
- Intel PTT integrato
Specifiche tecniche
| Socket CPU | LGA1700 |
|---|---|
| Chipset | H610H610E |
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| BIOS | AMI UEFI BIOS |
| Generazione CPU | 14ª gen (Raptor Lake-R)12ª gen (Alder Lake)13ª gen (Raptor Lake) |
| TPM | PTT / fTPM (firmware) |
| Watchdog | Sì(sec · 1-255) |
| TDP CPU | 65 W |
| RAM massima espandibile | 64 GB |
|---|---|
| Tipo RAM | DDR4 |
| Storage | 2 x SATA |
|---|
| Uscite video | 1 x LVDS1 x VGA1 x eDP1 x Display Port : up to 4096 x 2304 @60Hz1 x iDPM : support iEi eDP/ LVDS/ VGA module1 x DP 1.4a (up to 4096 x 2304 @60Hz)(DisplayPort)DP 1.4a, HDMI 2.0b & iDPM slot for eDP/ LVDS/VGA module(DisplayPort)DP 1.4a, HDMI 2.0b, iDPM(DisplayPort) |
|---|
| Porte USB | 2 x External USB 3.2 Gen2x1 : 10Gb/s (Type A)2 x Internal USB 2.0 : 2x4 pin, P=2.02 x USB 3.2 Gen2 (Type-A) (10Gb/s)2 x USB 3.2 Gen1 (Type-A) (5Gb/s)2 x USB 2.0 (Type-A)2 x External USB 3.2 Gen1x1 : 5Gb/s (Type A) |
|---|---|
| I/O digitale | 1 x 12-bit digital I/O (2x7 pin,P=2.0)(bidir) |
| Porte Ethernet | 2 x USB 3.2 Gen2 (Type-A) (10Gb/s)2 x LAN - |
| Interfacce seriali | 2 x External RS-232/422/485 : RS-485 support AFC4 x Internal RS-232 : 2x5 pin, P=2.0 |
| Altri I/O | 1 x I2C/SMBUS (1x4 pin,P=1.25) |
| Formato modulo | Mini-ITX |
|---|
| Espansione | 1 x M.2 A key (2230, PCIe Gen3 x1 &USB 2.0) for wifi/BT1 x PCIe x16 : Gen4 slot with x16 Signal1 x PCIe x16 : Gen4 slot with x16 Signal **Intel® recommends that Alder Lake-S CPU PCIe ports are only used for discrete graphics and storag(storage)1 x PCIe x16: Gen4 slot with x16 Signal **Intel® recommends that Alder Lake-S CPU PCIe ports are only used for discrete graphics and storage(2242 · x4 · M.2) |
|---|
| Peso | 0.7 kg1.2 kg(net) |
|---|
| Temperatura operativa | -10–60 °C |
|---|---|
| Temperatura di storage | -30–70 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| KINO-ADL-H610-R11 |
