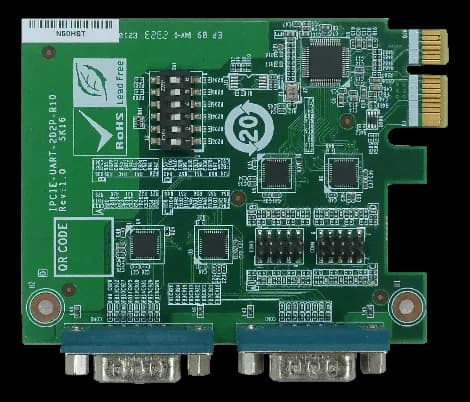

IPCIE-UART-2D2P-R10Scheda PCIe x1 con 4 porte seriali RS-232/422/485
- Produttore
IPCIE-UART-2D2P-R10 è una scheda di espansione seriale in formato PCI Express x1, destinata all'aggiunta di porte RS-232/422/485 su sistemi industriali. L'interfaccia I/O comprende 2 porte esterne su connettore DB-9 e 2 porte interne su pin header (2x5, P=2.0). Il chipset impiega Fintek F81504 (bridge PCI Express verso quad serial port) e Fintek F81439 (buffer/transceiver).
La comunicazione si basa su UART ad alta velocità compatibili 16C550/16C650/16C750/16C850, con FIFO da 128 byte in trasmissione e ricezione e baud rate fino a 1.5M. Le dimensioni sono 70 x 90 mm e il range di temperatura operativa va da 0 °C a 60 °C.
In sintesi
- FIFO 128 byte trasmissione e ricezione
- Baud rate fino a 1.5M
- Certificazione CE/FCC
Specifiche tecniche
| Interfacce seriali | 2× RS-232/422/485 esterne (DB-9)2× RS-232/422/485 interne (pin header 2×5, passo 2,0 mm) |
|---|
| Funzione della scheda | Seriale |
|---|---|
| Standard architetturale | PCI Express |
| Peso | 0.12 kg(net) |
|---|
| Temperatura di storage | -30–70 °C |
|---|
| Certificazioni | CEFCC |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
