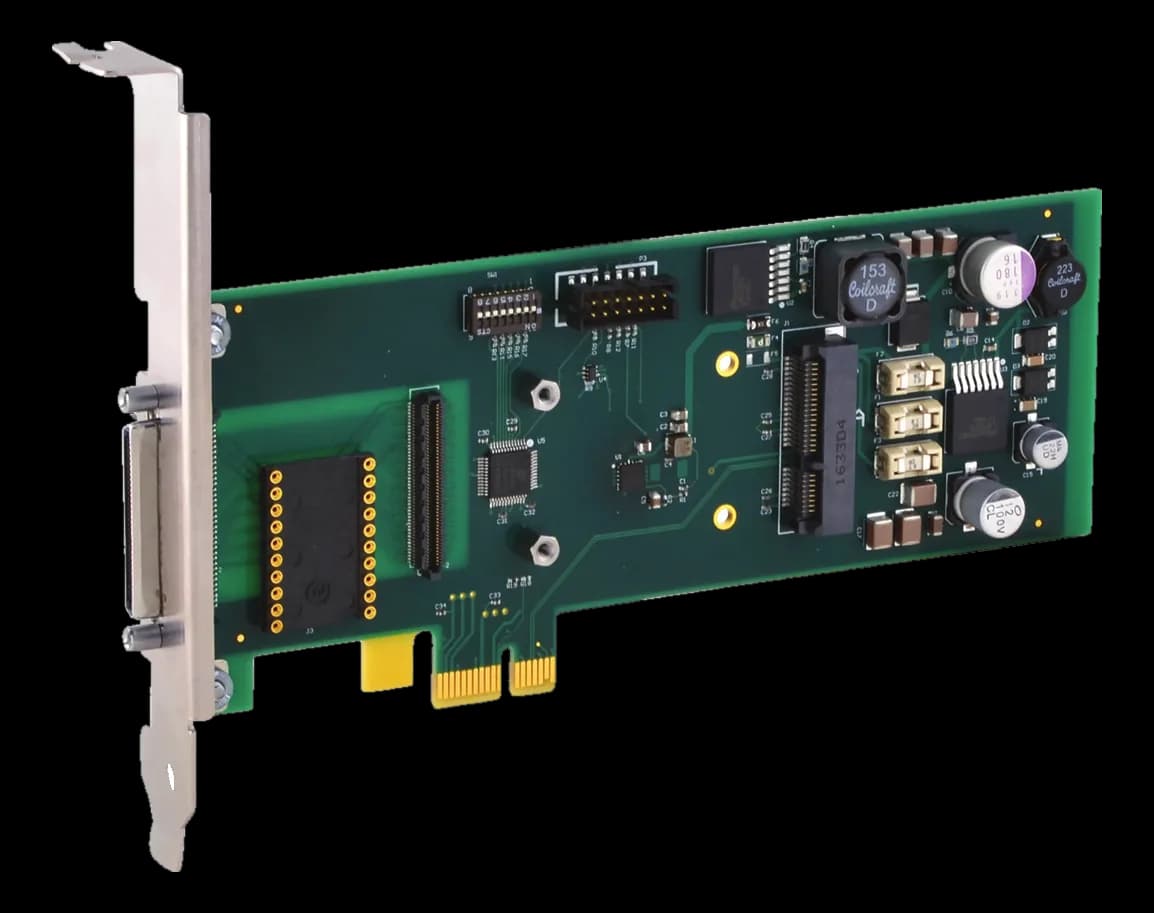

APCe7012E-LFCarrier PCIe low-profile per un modulo AcroPack o mini-PCIe
- Produttore
La scheda occupa uno slot PCIe a profilo ribassato e trasforma un modulo AcroPack o mini-PCIe in una funzione di I/O del PC industriale. I segnali di campo escono dal connettore CHAMP a 68 poli sul pannello, mentre un header JTAG resta accessibile per la programmazione dell'FPGA del modulo.
L'alimentazione verso il modulo è distribuita su rail protetti da fusibile e la scheda lavora fra -40 e +85 °C, quindi anche in armadi non climatizzati.
In sintesi
- Uno slot per modulo AcroPack
- Consumo dichiarato di 0.3 W
- Staffe standard e low-profile incluse
Specifiche tecniche
| Connettori | CHAMP |
|---|
| Funzione della scheda | Carrier |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | meets or exceeds all written PCI Express specifications per revision 2.1AcroPack carrier card for AcroPack orx1 PCIe |
| Alimentazione | DC 1.5/3.3/5/12 V (nominali a scelta) |
|---|---|
| Consumo | 0.3 W |
| Dimensioni | 68.86 × 160 mm |
|---|
| Temperatura operativa | -40–85 °C |
|---|---|
| Temperatura di storage | -55–125 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
