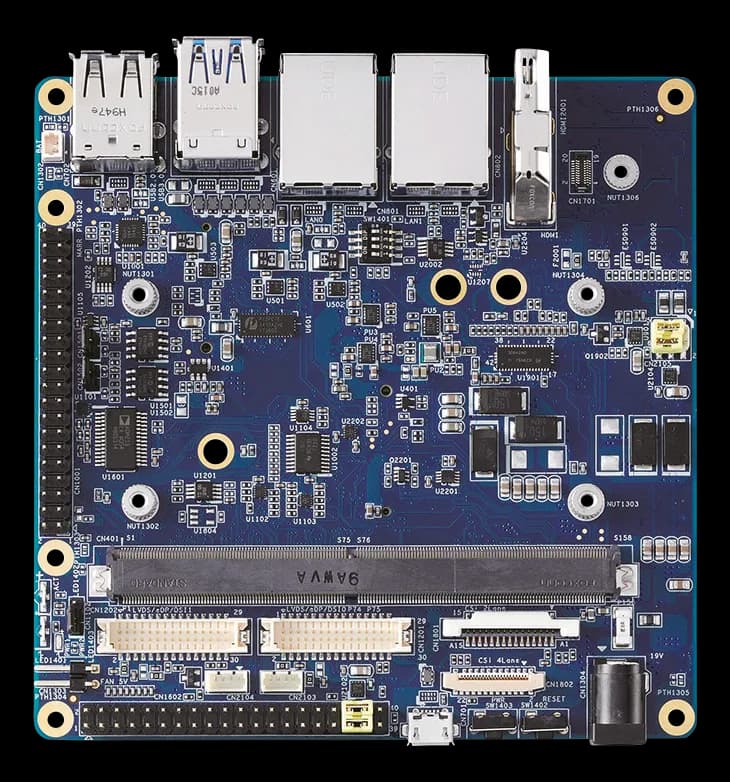

I-Pi SMARC PlusCarrier board SMARC 2.1 per sviluppo e valutazione di moduli ARM e x86
- Produttore
I-Pi SMARC Plus è la carrier board con cui ADLINK porta a banco un modulo SMARC 2.1: alimenti il modulo, ne cabli le interfacce e ne verifichi il comportamento in valutazione o durante la progettazione di un carrier custom.
La scheda copre moduli ARM e x86 con la stessa meccanica: la variante X usa un indirizzo I²C diverso per il GPIO expander ed è riservata ai moduli x86. Il livello di qualifica è quello di una scheda industriale, non di un kit da tavolo: shock e vibrazione secondo IEC 60068-2-64, IEC 60068-2-27 e MIL-STD-202 F, più prove HALT di stress termico, stress da vibrazione e shock termico.
Disponibile con quattro codici: 91-77A07-0020 (moduli ARM, senza scheda audio), 91-77A07-5010 (moduli x86, senza scheda audio), 91-77A07-3010 (ARM con add-on audio I²S TI TLV320) e 91-77A07-4010 (x86 con add-on audio Realtek ALC888).
In sintesi
- Slot di espansione M.2 E-Key e B-Key
- Header segnali 40 pin MRAA compliant
- Temperatura rugged −40~85 °C in opzione
- Connettore codec audio intercambiabile
Specifiche tecniche
| Storage | 1× SDIO (4-bit) compatible with SD/SDIO standard, up to version 3.0 |
|---|
| Uscite video | 1x HDMI 1.4b / 2.0b - 1x MIPI-DSI 4 lanes - 1x eDP 1.3 (bom option) |
|---|
| Porte Ethernet | 2x 10/100/1000 RJ45 connector |
|---|---|
| CAN bus | 2× CAN 2 interface pin headers |
| Interfacce seriali | 4× UART interfaces SER2 (TX/X/CTS/RTS) and SER0, SER1, SER3 (TX/RX) |
| I/O digitale | 17× GPIO with interrupt on pin header |
| Altri I/O | 1x microSD, 1× SIM card slot · 2x RJ45, 1x microSD, 1x SIM |
| Audio | Interchangeable audio codec connector with I2S and HDA signals1× I²S interface to audio interface |
| Porte USB | 1x USB 2.0 OTG connectors2x USB 2.02x USB 3.0 |
| Standard architetturale | SMARC |
|---|---|
| Funzione della scheda | CarrierSviluppo/evaluation |
| Interfaccia bus | M.2 E-Key and M.2 B-Key expansion slots |
| Espansione | 40-pin RPI MRAA compliant expansion header · M.2 E-Key and M.2 B-Key expansion slots |
|---|
| Dimensioni | 110 × 110 mm |
|---|
| Temperatura operativa | -40–85 °C(opzionale)0–60 °C(opzionale) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
