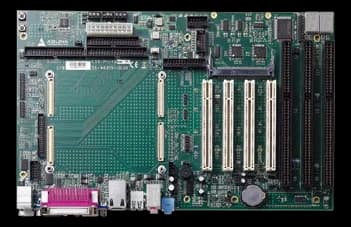

Scheda ADLINK ETX-Proto con slot PCI, connettori posteriori e componenti a circuito stampato verde

ETX-PROTOCarrier board di riferimento ETX in formato ATX per sviluppo ed evaluation

Produttore

ETX-Proto è la carrier board con cui porti in banco un modulo ETX: 304,8 x 190 mm nel formato ATX, quindi si monta in un cabinet standard e lascia spazio a sonde, cavi e schede sotto test. È una piattaforma di sviluppo e validazione, non una piastra da integrare in campo.

L'asse che la distingue è l'ampiezza dell'I/O esposto: accanto al Super I/O primario trovi una sezione Secondary Multi I/O con COM3 RS-232, COM4 commutabile RS-232/422/485, header IrDA, parallelo secondario e fino a due floppy. Sul lato video convivono VGA su connettore DB25, LVDS dual channel e TV-out PAL/NTSC; l'alimentazione accetta connettori ATX e AT onboard, con RESET e ATX switch a bordo.

La fornitura comprende CF socket assembly e i cavi UDMA HDD, SATA, FDD e TV-out.

In sintesi

Interfaccia modulo ETX ver 2.7 (3.0)
Quattro slot PCI a 32 bit
Tre slot ISA a 16 bit
Codici POST su display a 7 segmenti
Supporto Disk-On-Chip e CF card

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

Uscite video	DB25 connector for analog VGA displays (on rear I/O panel) · Onboard header for PAL/NTSC TVTV-out (NTSC, PAL), LVDS 32-bit

Porte Ethernet	RJ-45 (on rear I/O panel)
Interfacce seriali	Two 16550 compatible RS-232 ports (COM1/2) · Two additional ports COM3/4 from secondary multi I/O
I/O digitale	F75111R provides 20× GPIO.
Altri I/O	1× port SSP, ECP, and EEP mode
Audio	Onboard amplifier with Line-In, Speaker-out and Mic (on rear I/O panel) · Line-In/Out, Speaker-out · Audio amplifier
Porte USB	4× ports (on rear I/O panel) v1.1 and v2.0 compatible
