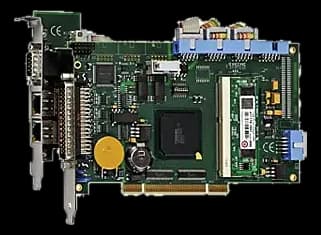

APCI-8001Scheda PCI di controllo assi per tre assi servo o passo-passo
- Produttore
Il controllo di posizione è eseguito dalla scheda e non dal calcolatore: un processore RISC a 64 bit gestisce il filtro PID con compensazione in avanti e può elaborare più programmi utente in parallelo.
Gli ingressi per encoder incrementali accettano segnali differenziali o TTL e le uscite di riferimento verso gli azionamenti sono a 16 bit su ±10 V. Sedici ingressi e otto uscite digitali a 24 V, isolati a 1000 V, completano il collegamento verso finecorsa e consensi.
In sintesi
- Processore a 150 MHz
- Uscite di impulsi RS422 per motori passo-passo
- Alimentazione a 5 V dal PC
Specifiche tecniche
| Memoria RAM | RAM 32 MB |
|---|
| I/O digitale | 16× DI isolati (24 V) + 8× DO isolati (24 V, 500 mA) |
|---|---|
| Connettori | Connettore N-pinD-Sub |
| Canali | 3 |
|---|---|
| Counter | 0 and 4294967295 |
| Risoluzione DAC | 16 |
| Range uscita analogica | ±10 V |
| Specifiche di acquisizione | basic frequency of 20 kHz and a resolution of 3500 steps plus signIngressi encoder: incrementali diff./TTL fino a 2,5 MHz (10 MHz dopo quadruplicazione); SSI fino a 32 bit, Gray/binario, 30 kHz-10 MHz(misc)Uscite setpoint servo: 1 per canale, D/A 16 bit, ±10 V, isolate(logic levels)Uscite passo/direzione RS422 per canale, impulsi fino a 2,5 MHz (opz. 10 MHz)(output) |
| Isolation | Sì |
| Tensione di isolamento | 1000 V (opto) |
| Funzione della scheda | Controllo assi |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | 1 slot PCI (scheda); slave OPMF: 1 slot; cavo FB8000: 1 aperturacan be optionally fitted with a CanBus interface |
| Alimentazione | DC V |
|---|
| Dimensioni | 175 × 106 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|
| Driver & SDK | 32-Bit-Windows (Windows NT, 2000, XP, Vista und Windows 7) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
