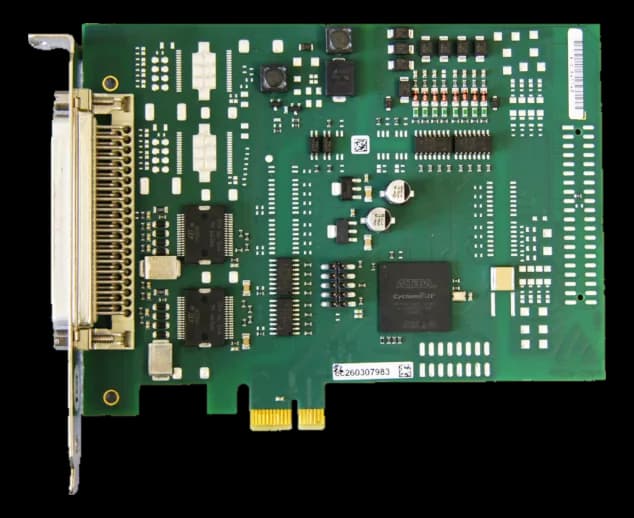

APCIe-1500Scheda PCI Express con 16 ingressi e 16 uscite digitali
- Produttore
Quattordici ingressi possono generare interrupt verso il sistema, mentre due contatori a 16 bit e un watchdog completano la logica di bordo: gli eventi rapidi si contano senza impegnare il processore del calcolatore.
La diagnostica segnala la caduta della tensione esterna sotto la soglia prevista e riporta le uscite allo stato di riposo. L'isolamento ottico verso la periferia è dichiarato a 1000 V e la verifica EMC segue DIN EN IEC 61326-1.
In sintesi
- Frequenza di conteggio fino a 140 kHz
- Alimentazione a 3.3 V dal bus
- Peso di 0.105 kg
Specifiche tecniche
| Watchdog | Sì |
|---|
| I/O digitale | 16× DI isolati (24 V, 14 interrompibili) + 16× DO isolati (high-side, 11–36 V, 500 mA/canale) |
|---|---|
| Connettori | D-Sub(male · front) |
| Canali | 32 channel |
|---|---|
| Counter | 3 contatori 16-bit (2 timer + 1 watchdog); cicli 17,9 µs–74,95 s |
| Specifiche di acquisizione | Corrente per uscita: 500 mA tipici (limite 1,5 A per 8 canali via PTC)(range)Ingressi 24 V nominali (0–30 V): corrente 2 mA; UH 19–30 V, UL max 14 V(misc)Uscite high-side (carico verso massa, DIN EN IEC 61131-2)(output) |
| Isolation | Sì |
| Tensione di isolamento | 1000 V (optoisolatori)(ch sys) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express 1.0a (slot x1/x4/x8/x16) |
| Alimentazione | 11–36 V |
|---|
| Dimensioni | 149 × 99 mm |
|---|---|
| Peso | 0.105 kg |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -25–70 °C |
| Sistemi operativi | LinuxWindows |
|---|---|
| Driver & SDK | www.addi-data.com/drivers |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
