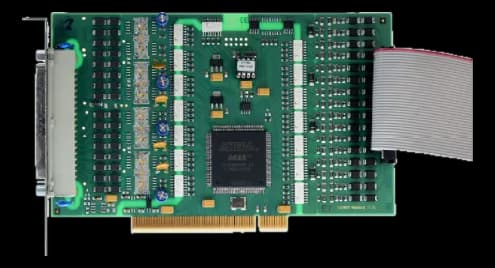

APCI-1564Scheda PCI a 32 canali digitali con isolamento a 1000 V
- Produttore
APCI-1564 è una scheda di ingresso e uscita digitale per bus PCI, pensata per collegare un PC industriale ai segnali di stato e di comando di macchina. I canali sono optoisolati, così il potenziale del quadro resta separato da quello del calcolatore.
Sulla scheda sono presenti protezioni contro la sovratensione e la sovratemperatura, che intervengono sui canali senza richiedere componenti esterni di sacrificio.
Il formato è di 171 × 99 mm e occupa un singolo slot PCI, dimensione compatibile con i PC industriali da quadro e con i sistemi a rack.
In sintesi
- Watchdog per riportare le uscite a riposo
- Driver per Windows e Linux
- Stoccaggio fino a +70 °C
- Peso di 0.16 kg
Specifiche tecniche
| Watchdog | Sì |
|---|
| I/O digitale | 32× DI isolati (24 V, 16 interrompibili) + 32× DO isolati (high-side, 10–36 V, 500 mA/canale) |
|---|---|
| Connettori | Pin header(40-pin header (digital inputs))D-Sub(male · front)D-Sub(male) |
| Canali | 64 channel |
|---|---|
| Counter | 3Timer 12-bit |
| Specifiche di acquisizione | RDS ON 0,4 Ω max; corto/uscita 1,5 A (spegnimento a 24 V, Rload<0,1 Ω); accensione 94 µs, spegnimento 8 µs(misc)Ingressi 24 V: corrente 10,5 mA (ch 0–3) / 5 mA (ch 4–31); UH 19–26 V, UL max 14 V(range)Uscite high-side (carico verso massa, IEC 1131-2)(output) |
| Isolation | Sì |
| Tensione di isolamento | 1000 V (optoisolatori) |
| Protezioni I/O | SovratemperaturaSovratensione |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | PCI 32 bit, 5 V (spec. 2.1 PCISIG)32-bit, 33 MHz, PCI interface |
| Alimentazione | 10–36 V |
|---|---|
| Consumo | 2.05 W(+5 V) |
| Dimensioni | 171 × 99 mm |
|---|---|
| Peso | 0.16 kg |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -25–70 °C |
| Certificazioni | IEC 61010-1 |
|---|
| Sistemi operativi | LinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
