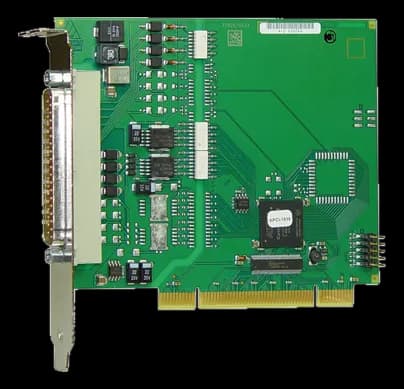

APCI-1516Scheda PCI con 8 ingressi e 8 uscite digitali optoisolati
- Produttore
Ingressi e uscite condividono lo stesso connettore frontale e restano separati dal bus con 1000 V di isolamento ottico. Le uscite sono di tipo high-side secondo IEC 1131-2 e accettano una alimentazione esterna da 10 a 36 V.
Ogni uscita eroga fino a 500 mA e dispone di protezione contro la sovratemperatura, con spegnimento a 170 °C. Il watchdog è programmabile in passi di 20 ms e riporta le uscite a riposo se il programma applicativo si ferma.
In sintesi
- Ritardo di segnale 70 µs
- Driver per Linux e Windows
- Peso di 0.16 kg
Specifiche tecniche
| Watchdog | Sì |
|---|
| I/O digitale | 8× DI isolati (24 V) + 8× DO isolati (high-side, 10–36 V, 500 mA/canale) |
|---|---|
| Connettori | D-Sub(male · front) |
| Canali | 16 channel |
|---|---|
| Specifiche di acquisizione | RDS ON 0,4 Ω max; corto/uscita 1,5 A (spegnimento a 24 V, Rload<0,1 Ω); accensione 100 µs, spegnimento 60 µs(misc)Ingressi 24 V nominali: UH 19–30 V, UL max 14 V; corrente 6 mA @ 24 V(range)Uscite high-side (carico verso massa, IEC 1131-2)(output) |
| Isolation | Sì |
| Tensione di isolamento | 1000 V (optoisolatori, PC→periferia)(ch sys) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | PCI 32 bit, 3,3/5 V (spec. 2.1 PCISIG) |
| Alimentazione | 10–36 V |
|---|---|
| Consumo | 1.05 W(+5 V) |
| Dimensioni | 131 × 99 mm |
|---|---|
| Peso | 0.16 kg |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -25–70 °C |
| Certificazioni | IEC 61010-1 |
|---|
| Sistemi operativi | WindowsLinux |
|---|---|
| Driver & SDK | www.addi-data.com/drivers |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
