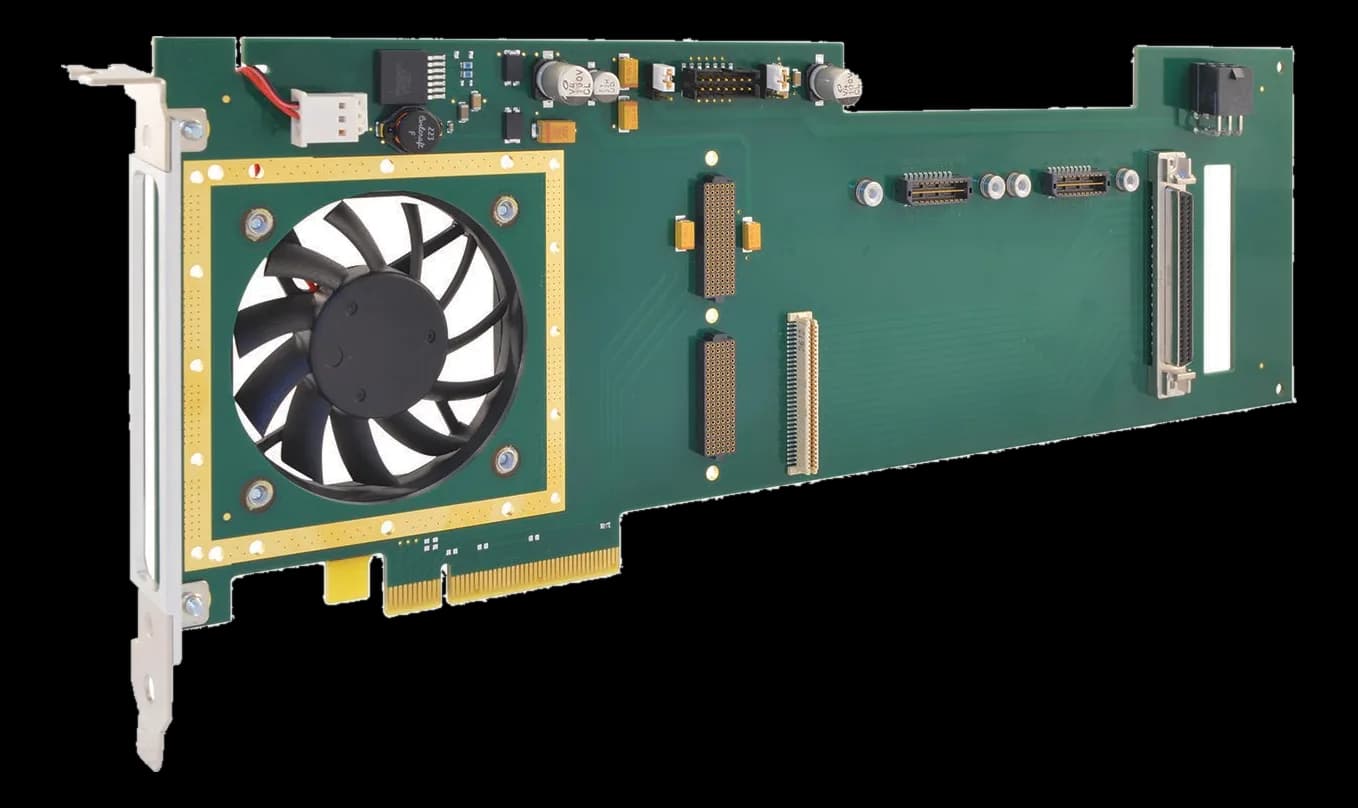

APCe8675Carrier PCI Express a otto corsie per un modulo XMC
- Produttore
La scheda porta un modulo mezzanine XMC dentro un PC industriale dotato di slot PCI Express, mantenendo il collegamento seriale ad alta velocità previsto dallo standard. Il connettore posteriore MD68 raccoglie 32 coppie LVDS provenienti dal connettore P4 del modulo.
La ventola di raffreddamento è montata sul lato saldature e può essere rimossa quando l'installazione deve occupare un solo slot; un'alimentazione ausiliaria a 12 V è disponibile su connettore dedicato.
In sintesi
- Alimentazione a 3.3 V dal bus
- Marcatura CE e Classe A FCC
- Stoccaggio fino a 125 °C
Specifiche tecniche
| Connettori | MD68(male)MD68(male · rear) |
|---|
| Funzione della scheda | Carrier |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express 8 Lane8-lane PCI Express interface |
| Alimentazione | DC V |
|---|---|
| Consumo | 3.24 W(+12V) |
| Dimensioni | 10 × 106.68 × 312 mm |
|---|
| Temperatura di storage | -55–125 °C |
|---|
| Certificazioni | FCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
