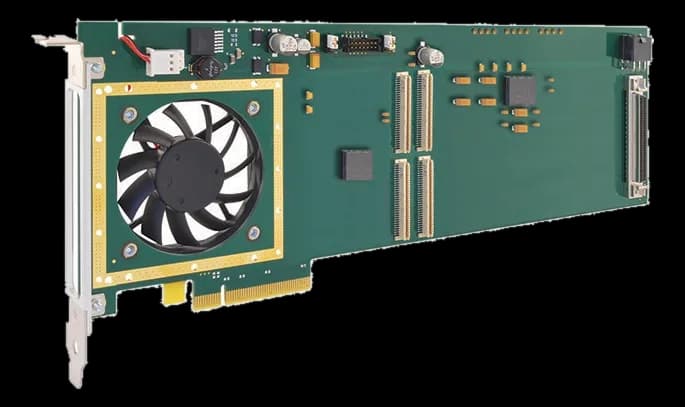

APCe8670Carrier PCIe per un modulo PMC con I/O posteriore LVDS
- Produttore
La scheda rende disponibile un modulo PMC all'interno di un PC industriale con slot PCI Express: il collegamento verso l'host passa da un bridge PCIe/PCI a bordo e il modulo mantiene la conformità alla specifica CMC/PMC.
Sul retro un connettore MD68 raccoglie l'I/O differenziale proveniente dal connettore P4 del modulo, così i segnali escono dal fondo del sistema senza passare dal pannello frontale. La ventola può essere rimossa quando l'installazione deve occupare un solo slot.
In sintesi
- Uno slot per modulo PMC
- Interfaccia PCI Express a quattro corsie
- Stoccaggio fino a 125 °C
Specifiche tecniche
| Connettori | MD68(male · rear) |
|---|---|
| Altri I/O | 220mA max. See www.acromag.com for more information. |
| Funzione della scheda | Carrier |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | P1 PCI Express 4 LaneSupports up to 100MHz operation. |
| Dimensioni | 10 × 111.2 × 237.3 mm |
|---|
| Temperatura di storage | -55–125 °C |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
