Cos'è il 1553: un solo direttore d'orchestra
MIL-STD-1553 è lo standard del Dipartimento della Difesa USA per il bus dati seriale dei sistemi di missione: un protocollo comando/risposta dove nulla transita se il bus controller non l'ha chiesto.
Il determinismo è l'essenza: il bus controller (BC) scandisce ogni trasferimento, i remote terminal (RT) — fino a 31 — rispondono solo interrogati, e il bus monitor (BM) osserva per registrazione e diagnosi. Il mezzo è un doppino twistato schermato con accoppiamento a trasformatore, in doppia ridondanza: se il bus A degrada, il traffico passa sul bus B. La codifica Manchester II porta 1 Mbit/s con parole da 20 bit e messaggi fino a 32 parole dati.

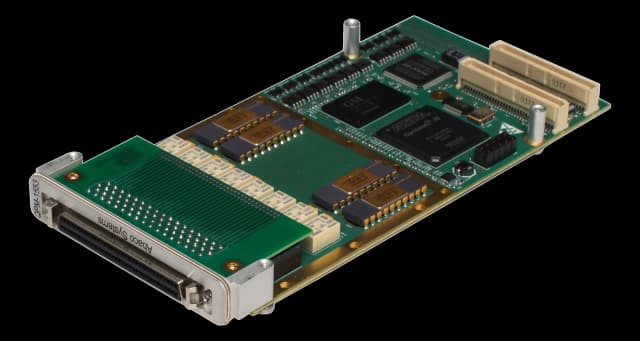

Pubblicato negli anni '70 e consolidato nella revisione 1553B del 1978 — recepita dalla NATO come STANAG 3838 — resta il bus di missione di velivoli, elicotteri, veicoli e navi: lento sulla carta, insostituibile dove serve un comportamento certificabile. A catalogo le interfacce arrivano su OpenVPX, PMC/XMC e VME, spesso accanto all'ARINC 429 sullo stesso apparato.
Lo standard in breve
- Ente: US DoD · NATO STANAG 3838
- Revisione: 1553B (1978)
- Velocità: 1 Mbit/s, Manchester II
- Mezzo: doppino schermato, trasformatore
- Ridondanza: doppio bus (A/B)
- Nodi: 1 BC · fino a 31 RT · BM
- Parola: 20 bit · messaggi fino a 32 parole
I ruoli sul bus, voce per voce
Tre ruoli, un protocollo: chi comanda, chi risponde, chi ascolta.
BC — Bus Controller
L'unico che avvia i trasferimenti: interroga i terminal secondo lo schedule di missione e gestisce il passaggio sul bus di riserva. Il determinismo del sistema è il suo mestiere.
RT — Remote Terminal · max 31
L'interfaccia degli apparati: risponde ai comandi del BC trasmettendo o ricevendo fino a 32 parole dati per messaggio, con la status word che conferma l'esito.
BM — Bus Monitor
Ascolta senza trasmettere: registrazione di missione, collaudo e diagnosi. Nelle interfacce a catalogo i tre ruoli convivono sulla stessa scheda, selezionabili via software.

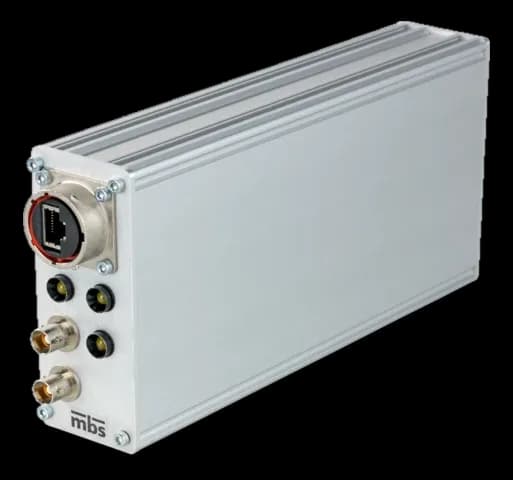

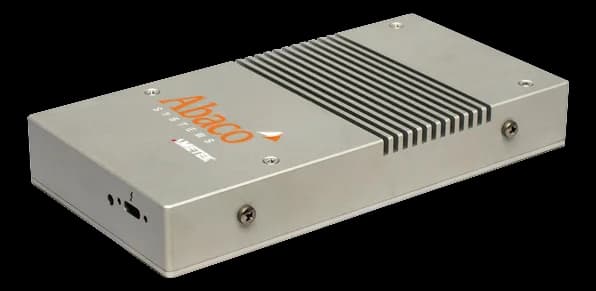

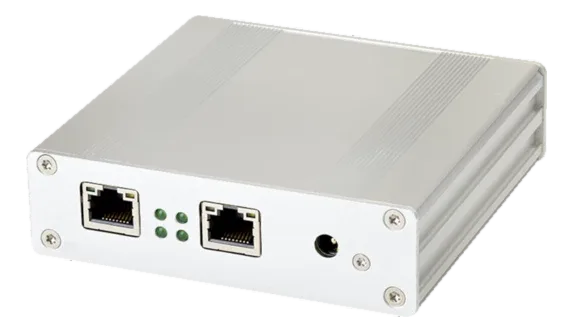

L'interfaccia 1553, integrata e collaudata
Canali 1553 sulla piattaforma che serve — VPX, VME, mezzanine — con BC, RT e BM selezionabili: l'ufficio tecnico parte dal tuo capitolato e consegna il sistema collaudato.
