L'architettura VPX e OpenVPX, spiegata
VITA 46 sostituisce il bus parallelo del VME con collegamenti seriali ad alta velocità, sugli stessi formati Eurocard 3U e 6U. Qui trovi lo standard, il lessico di OpenVPX e da dove parte il catalogo.
Cos'è VPX: il VME oltre il limite di banda
OpenVPX è un'evoluzione delle specifiche VME: mantiene i formati Eurocard 3U e 6U, introduce i link seriali e aumenta densità di segnale, trasmissione dati sul backplane e potenza disponibile per slot.
Dopo anni di sistemi VME al centro del militare e dell'aerospazio, il bus parallelo aveva raggiunto il limite della banda disponibile. VPX — lo standard VITA 46 — lo sostituisce con bus seriali ad alta velocità: come il desktop è passato da PCI a PCIe, il VME si è trasformato per abbracciare le nuove specifiche. I collegamenti seriali offrono data rate più alti usando una frazione delle risorse di routing, e liberano il backplane per più potenza e più I/O utente.
Lo standard è mantenuto dalla VITA Standards Organization, gruppo accreditato ANSI, come famiglia di specifiche: VITA 46.x per la base meccanica ed elettrica, VITA 48.x per la ruggedizzazione, VITA 65 per l'interoperabilità. È l'architettura di riferimento dei sistemi embedded compatti rugged: elevata capacità elaborativa, ingombri ridotti, operatività in condizioni critiche.
Il servizio: piattaforme e microrack custom Come lavora l'ufficio tecnico
Che cosa dice la specifica

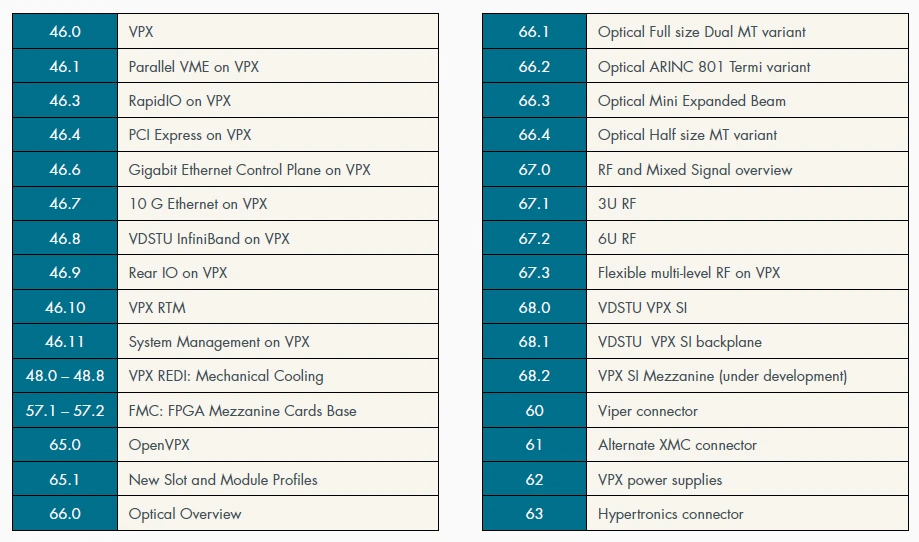

La famiglia VITA, voce per voce
Tre specifiche e un'iniziativa di allineamento: ognuna risolve un problema preciso.4 voci
VITA 46.0
La base meccanica ed elettrica · 2007

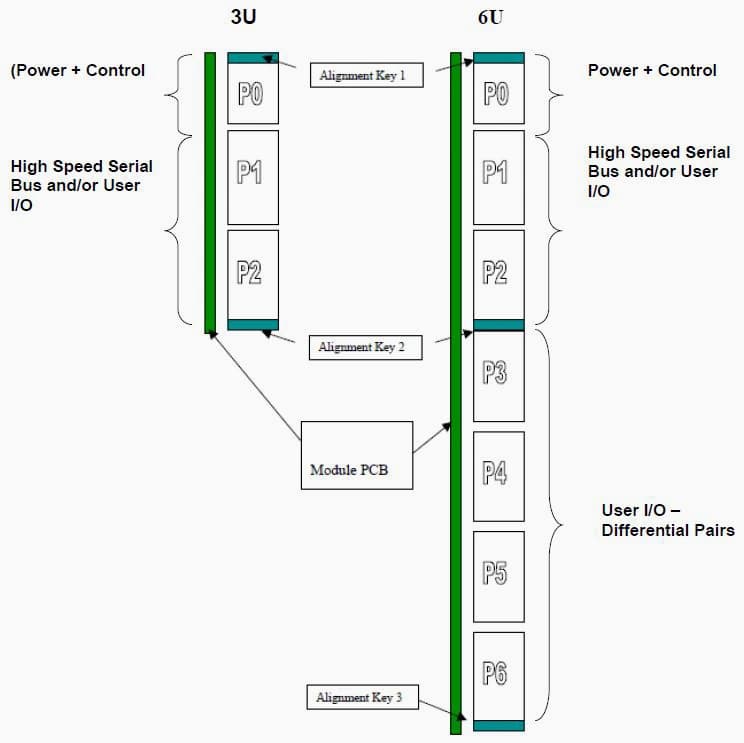

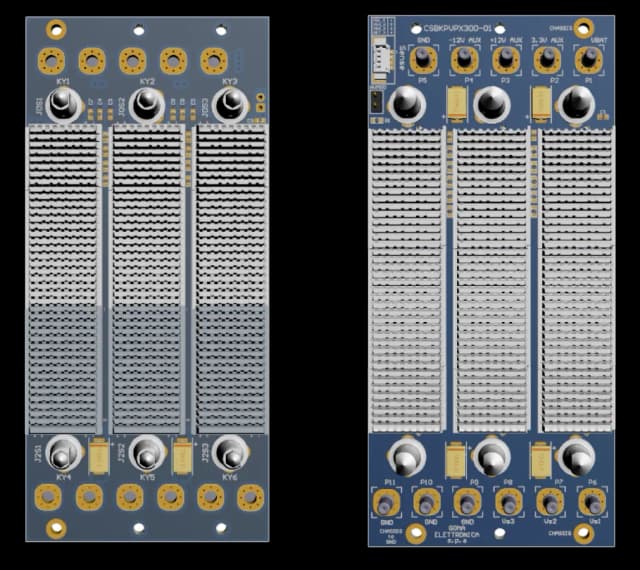

Definisce meccanica ed elettrica di base: formati 3U e 6U, connettori MultiGIG RT per bus seriali oltre i 10 Gbps, tre connettori sul 3U (P0–P2) e sette sul 6U (P0–P6). P0 è riservato ad alimentazione e segnali di controllo di sistema; i pin restanti sono User I/O, instradati verso il Rear Transition Module, storage aggiuntivo o linee di riserva.
VITA 48 · REDI
Ruggedized Enhanced Design Implementation
Definisce l'interfaccia meccanica fra chassis e moduli: porta il pitch da 0,8″ a 0,85″ e 1,0″, aggiunge coperture per la protezione ESD e per la manutenzione di secondo livello — il modulo sostituibile sul campo — e standardizza il raffreddamento: 48.1 ad aria, 48.2 a conduzione. Le piastre meccaniche uniformi semplificano il progetto degli chassis a conduzione.
VITA 65 · OpenVPX
I profili di sistema
OpenVPX mette ordine: definisce profili che mappano fisicamente le risorse fra backplane e moduli, così la compatibilità si verifica prima dell'integrazione, non dopo. Introduce il lessico comune dell'ecosistema: le pipe per i gruppi di coppie differenziali, i tipi di modulo per le funzioni.
SOSA
Sensor Open Systems Architecture

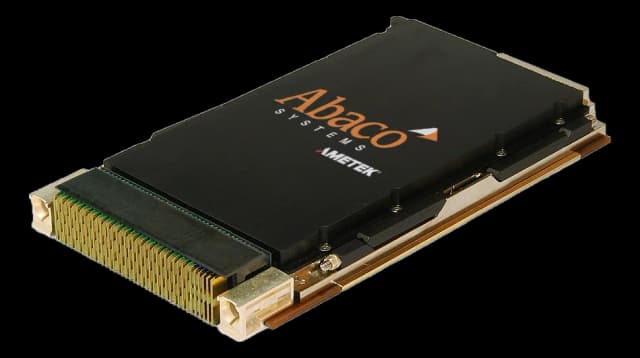

L'allineamento SOSA porta l'approccio a standard aperti dei programmi della difesa sui moduli OpenVPX: interoperabilità e modularità dichiarate, non promesse. Le single board e le GPGPU più recenti a catalogo arrivano già allineate SOSA.
Il lessico di OpenVPX
I tre concetti che rendono leggibile un profilo: le pipe, i tipi di modulo, il raffreddamento.3 tavole
Le pipe
Gruppi di coppie differenziali, indipendenti dal protocollo.
| Pipe | Coppie diff. | Esempio |
|---|---|---|
| Ultra-Thin (U) | 2 | ×1 PCIe · 1× Serial RapidIO |
| Thin (T) | 4 | ×2 PCIe · 1000BASE-T |
| Fat (F) | 8 | ×4 PCIe · 10GBASE-KX4 |
| Double Fat (D) | 16 | ×8 PCIe |
I tipi di modulo
Le funzioni che VITA 65 riconosce dentro un sistema.
| Modulo | Ruolo |
|---|---|
| Payload (PAY) | Il calcolo dell'applicazione: la single board computer. |
| Peripheral (PER) | Modulo di I/O: richiede un payload per funzionare. |
| Storage (STO) | La funzione disco del sistema. |
| Switch (SWH) | La switch fabric: da una porta upstream a più porte downstream. |
| Bridge | Uno switch che cambia protocollo, per esempio da PCIe a 1000BASE-T. |
Il raffreddamento
Il metodo determina pitch, I/O e chassis compatibili (VITA 48).
| Metodo | Pitch | Cosa cambia |
|---|---|---|
| Aria (VITA 48.1) | 0,80″ | Scheda VITA 46 standard: front I/O, entra in tutti gli chassis VPX. |
| Conduzione (VITA 48.2) | 0,85″ | Piastra di conduzione superiore: solo rear I/O, entra nella maggior parte degli chassis. |
| Conduzione REDI | 1,00″ | Coperture su entrambi i lati, nessun componente esposto (ESD), manutenzione di secondo livello: chassis VITA 48.2. |
