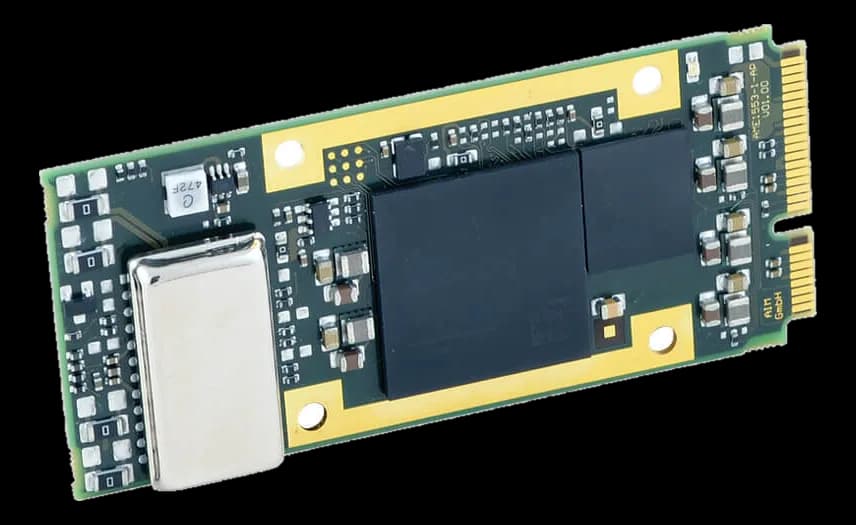

AP570Modulo mezzanine AcroPack PCIe per avionica MIL-STD-1553, canale dual redundant
- Produttore
- Configurazioni
- 2 configurazioni disponibili
L'AP570 è un modulo mezzanine AcroPack che porta l'I/O in formato Industry Pack su interfaccia PCI Express (Release 2.0): si monta su carrier CompactPCI Serial, XMC, VPX o PCIe e convive con altri moduli AcroPack nello stesso assemblaggio COTS per avionica.
Il collegamento al carrier passa da un connettore Samtec board-to-board a 100 pin, non da un cablaggio. Accanto al bus 1553 trovi ingresso IRIG-B con time tagging assoluto a 46 bit, I/O discreti open/ground a livello avionico +35 V, trigger input e output e pin per l'indirizzo RT cablato; il DMA engine riduce l'occupazione del bus PCIe e scarica la CPU host. L'accoppiamento al bus è a trasformatore, con opzione direct coupled.
Due configurazioni: AP571-000, canale single function (BC + BM oppure multi-RT + BM), e AP572-000, full multi-function con BC, multi-RT e BM simultanei.
In sintesi
- Formato 70 x 30 mm
- 128 MB di RAM globale onboard
- SoC con due processori da 400 MHz
- BSP per VxWorks, Linux e Windows
- Kit conduction-cooled opzionale AP-CC-01
Specifiche tecniche
| Processore | High performance RISC onboard · SoC device with 2x 400MHz processors. |
|---|
| Memoria RAM | 128MB RAM. |
|---|
| Altri I/O | 1 BC/BM trigger Input and 1 BC/BM trigger output. |
|---|
| I/O digitale | 4 bi-directional open/ground +35V avionics discrete I/O signals. · 2 additional LVTTL digital discrete inputs.6 signals above can be used for hard-wired RT address input support. |
|---|---|
| Bus avionici | MIL-STD-1553 |
| Standard architetturale | AcroPackPCI Express |
|---|---|
| Funzione della scheda | Avionica (ARINC / MIL-STD-1553) |
| Interfaccia bus | Compatible with PCI-Express Standard (Release 2.0). · PCIe bus interface |
| Dimensioni | 70mm x 30mm. · the same as an mPCIe board of 30mm |
|---|
| Raffreddamento | Conduction-cooled(opzionale) |
|---|---|
| Temperatura operativa | -40–85 °C |
| Temperatura di storage | -55–125 °C |
| Sistemi operativi | WindowsVxWorksLinux |
|---|
| Controller or bridge type | 1× MIL-STD-1553 Encoder/decoder with full error detection bus support. |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| AP571-000 |
| AP572-000 |
