Le architetture PMC e XMC, spiegate
La mezzanine che aggiunge funzioni alla scheda host: PMC combina l'elettrica PCI con la meccanica CMC; XMC vi affianca i fabric seriali di VITA 42. Qui trovi formati, connettori e da dove parte il catalogo.
Cos'è una mezzanine: il piano rialzato della scheda

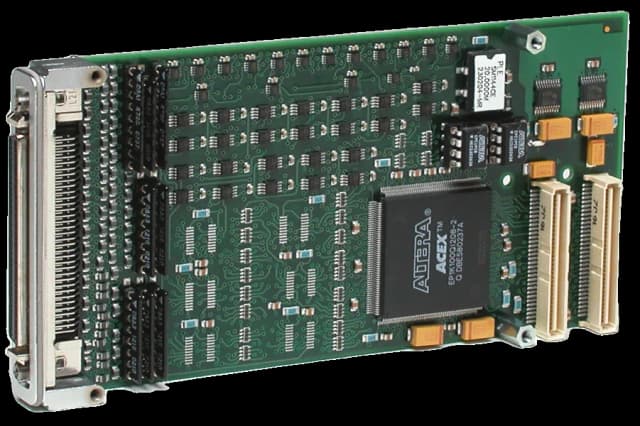

Una PCI Mezzanine Card è una scheda costruita secondo IEEE P1386.1: l'elettrica del bus PCI sulla meccanica della Common Mezzanine Card, montata in parallelo sopra la scheda host tramite connettori e colonnine.
Come il mezzanino di un edificio, la PMC si inserisce fra due schede adiacenti del rack: una singola misura 74×149 mm e usa fino a quattro connettori da 64 pin — P1 e P2 per il PCI a 32 bit, P3 per il 64 bit, P4 per l'I/O libero — più gli eventuali connettori sul frontalino. Il risultato: la compatibilità del PCI in un pacchetto più piccolo e robusto delle schede plug-in desktop. Le carrier sono in formato Eurocard: VME, CompactPCI e, più di recente, VPX — una PMC sul 3U, fino a due sul 6U.

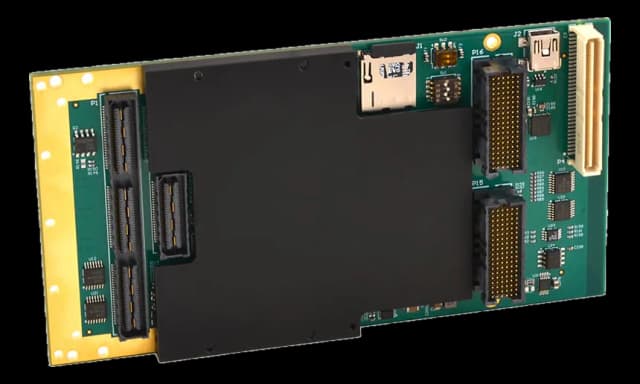

XMC è l'evoluzione VITA 42: mantiene la meccanica PMC e aggiunge i connettori differenziali ad alta velocità P15 e P16 — 114 pin l'uno, 20 coppie differenziali — per i fabric seriali indipendenti dal PCI: PCI Express (42.3), Serial RapidIO (42.2) e altri "dot". Sulla stessa mezzanine possono convivere PCI e fabric, o l'uno senza l'altro.
Il servizio: piattaforme e microrack custom Come lavora l'ufficio tecnico
Che cosa dice la specifica
La famiglia, voce per voce
La base PCI, l'evoluzione seriale e i footprint.3 voci
PMC · IEEE 1386.1
PCI sulla meccanica CMC
Definisce quali pin portano quali segnali PCI e riserva i 64 pin di P4 all'I/O arbitrario. Il formato doppio esiste ma è raro; i connettori da 1 mm reggono urti e vibrazioni meglio del card edge.
XMC · VITA 42
I fabric seriali · dot specs
La base 42.0 definisce meccanica e connettori; i "dot" mappano i protocolli: 42.1 Parallel RapidIO, 42.2 Serial RapidIO, 42.3 PCI Express, 42.4 HyperTransport, 42.5 Aurora, 42.10 I/O generico. I connettori Samtec reggono 900 cicli di inserzione.
Footprint
Single · double · short
Single 74×149, double 149×149; le versioni short (139 mm) omettono i connettori PCI. Potenza: fino a ~100 W in ingresso, ma il raffreddamento ad aria nei carrier standard gestisce ~15 W — oltre, si va di conduzione.
Cosa monta una mezzanine
Le famiglie funzionali reali del catalogo: l'I/O specializzato viaggia in mezzanine.1 tavole
Le famiglie a catalogo
Dalla categoria moduli PMC e XMC.
| Famiglia | Cosa porta sulla host |
|---|---|
| Bus avionici | ARINC 429, MIL-STD-1553, 10 Mbit 1553 |
| I/O analogico e digitale | acquisizione, counter/timer, controllo assi |
| FPGA | elaborazione e sensor processing a bordo scheda |
| Comunicazione | Ethernet e switch, seriali, bus di campo |
| Grafica e storage | video compression, dischi e memorie |
Dove lavorano PMC e XMC
Dove l'I/O specializzato — avionico in testa — si aggiunge a sistemi Eurocard esistenti.

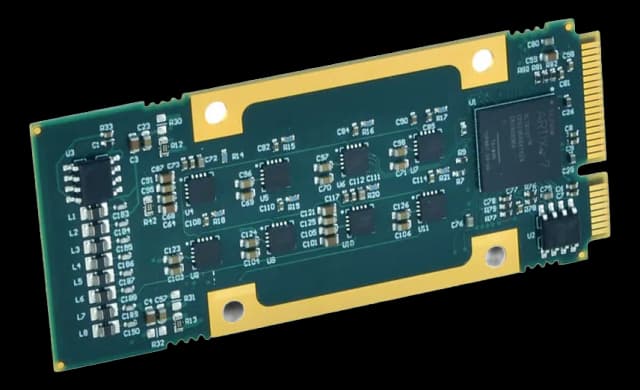

Le architetture vicine
Le host che le ospitano e le mezzanine di nuova generazione.
