Cos'è PC/104: il computer a mattoncini
PC/104 è una famiglia di standard embedded che definisce insieme formato e bus: pensata per gli ambienti dove serve un computer piccolo e robusto, si monta a pila — senza backplane.

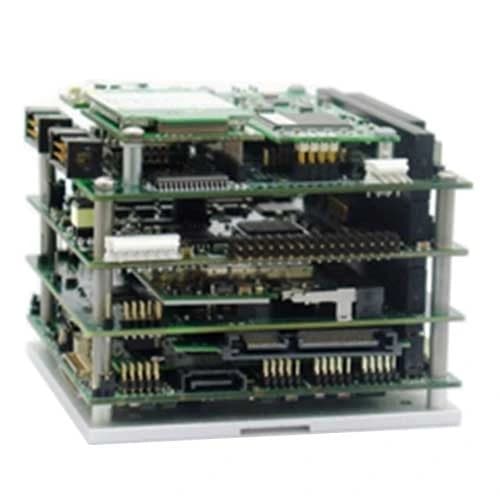

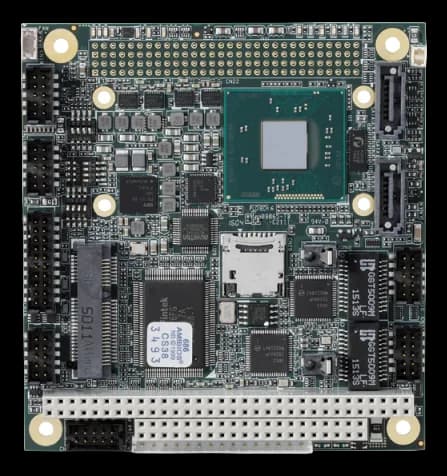

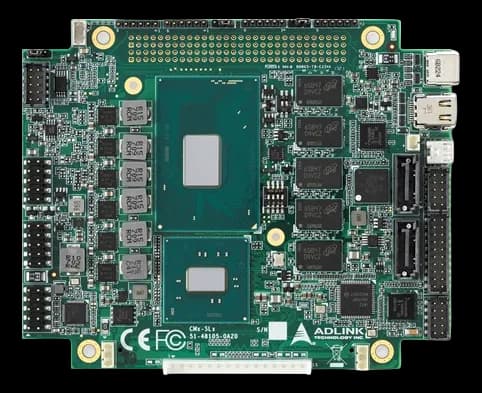

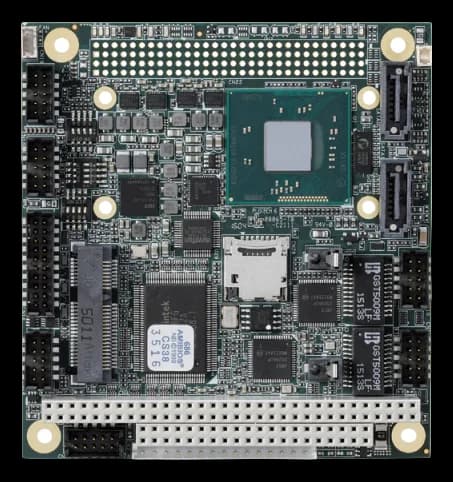

Un sistema PC/104 — lo "stack" — combina una scheda CPU, un'alimentazione e le periferiche che servono: acquisizione dati, GPS, wireless. I moduli si impilano su distanziali con i connettori passanti, e l'interoperabilità fra costruttori COTS diversi permette di comporre il sistema su misura scegliendo scheda per scheda. La robustezza viene dalla costruzione: bus a innesto e fori di fissaggio ai quattro angoli.
Il formato nasce in Ampro nel 1987 e viene standardizzato dal PC/104 Consortium nel 1992: 90×96 millimetri, più piccolo di una motherboard desktop. Il nome viene dai 104 pin del bus ISA originale; da lì la famiglia è cresciuta col PCI (PC/104-Plus, 1997) e col PCI Express (PCI/104-Express e PCIe/104, 2008), sempre mantenendo la logica a pila.
Il servizio: sistemi SWaP su base PC/104 Come lavora l'ufficio tecnico
Che cosa dice la specifica
Le cinque specifiche, voce per voce

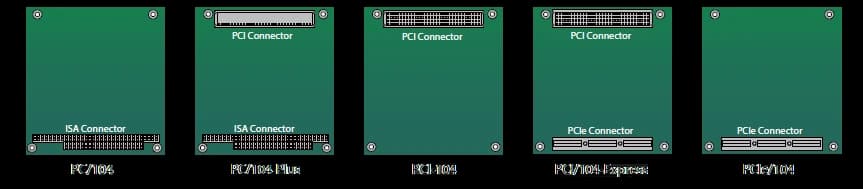

Stessa pila, bus diversi: ogni generazione aggiunge o toglie un connettore.5 voci
PC/104
1992 · bus ISA
Il bus ISA in versione a pila: stessi segnali e tempi, correnti ridotte, più pin di massa per l'integrità. Due versioni: 8 bit (64 pin, come l'XT) e 16 bit (104 pin, come l'AT) — da cui il nome.
PC/104-Plus
1997 · ISA + PCI
Aggiunge il connettore PCI da 120 pin sul lato opposto dell'ISA: le CPU parlano su entrambi i bus, le periferiche Plus solo su PCI. Una CPU Plus accetta periferiche PC/104; il contrario no.
PCI-104
2003 · solo PCI
Toglie il connettore ISA per liberare superficie: compatibile con PC/104-Plus (stesso PCI), incompatibile con le periferiche solo ISA.
PCI/104-Express
2008 · PCI + PCIe
Porta il PCI Express nella pila con un connettore SMT da 156 pin al posto dell'ISA, più USB, SATA e LPC. Due pinout: Type 1 (4× PCIe x1, 1× x16, USB 2.0) e Type 2 (aggiunge 2× x4, USB 3.0, SATA, LPC) — in caso di mismatch il sistema resta in reset, senza danni.
PCIe/104
2008 · solo PCIe
Come l'Express ma senza il PCI legacy, per liberare superficie: stessa posizione e stessi Type del connettore PCIe.
Le generazioni, in tavola
Trent'anni di pila, tre bus.1 tavole
Le specifiche del consorzio
Dalla tavola della pagina tecnica.
| Specifica | Prima release | Bus |
|---|---|---|
| PC/104 | 1992 | ISA (AT e XT) |
| PC/104-Plus | 1997 | ISA e PCI |
| PCI-104 | 2003 | PCI |
| PCI/104-Express · PCIe/104 | 2008 | PCI e PCI Express |
