L'architettura SMARC, spiegata

Smart Mobility Architecture: il Computer-on-Module SGET per applicazioni a basso consumo, basso costo e alte prestazioni — ARM e x86, tipicamente sotto i 6 W. Qui trovi lo standard, le revisioni e il catalogo.

Cos'è SMARC: il modulo che viene dal mobile

SMARC — Smart Mobility Architecture — è la definizione di Computer-on-Module in formato piccolo per applicazioni che chiedono bassi consumi, bassi costi e alte prestazioni.

I moduli usano tipicamente SoC ARM simili o identici a quelli di tablet e smartphone, ma la specifica ammette anche x86 a basso consumo e altre CPU RISC; l'inviluppo di potenza tipico resta sotto i 6 W. Sul modulo vivono CPU, DRAM, boot flash, alimentazioni, GbE e un trasmettitore display LVDS; tutto il resto — audio, touch, wireless — sta sulla carrier board applicativa.

Lo standard nasce come ULP-COM e diventa SMARC sotto SGET, lo Standardization Group for Embedded Technologies. Due i formati: 82×50 e 82×80 mm, con 314 contatti edge su connettore a pettine da 0,5 mm. L'approccio modulare dà scalabilità, time-to-market e aggiornabilità mantenendo costi, consumi e ingombri bassi.

I due formati SMARC a confronto: modulo full size 82×80 mm e short 82×50 mm — I due formati della specifica, sullo stesso connettore: full size 82×80 mm e short 82×50 mm. Cambia la superficie a bordo — SoC, DRAM, alimentazioni — non l'interfaccia verso la carrier: il pettine è di 314 contatti a passo 0,5 mm in entrambi i casi.

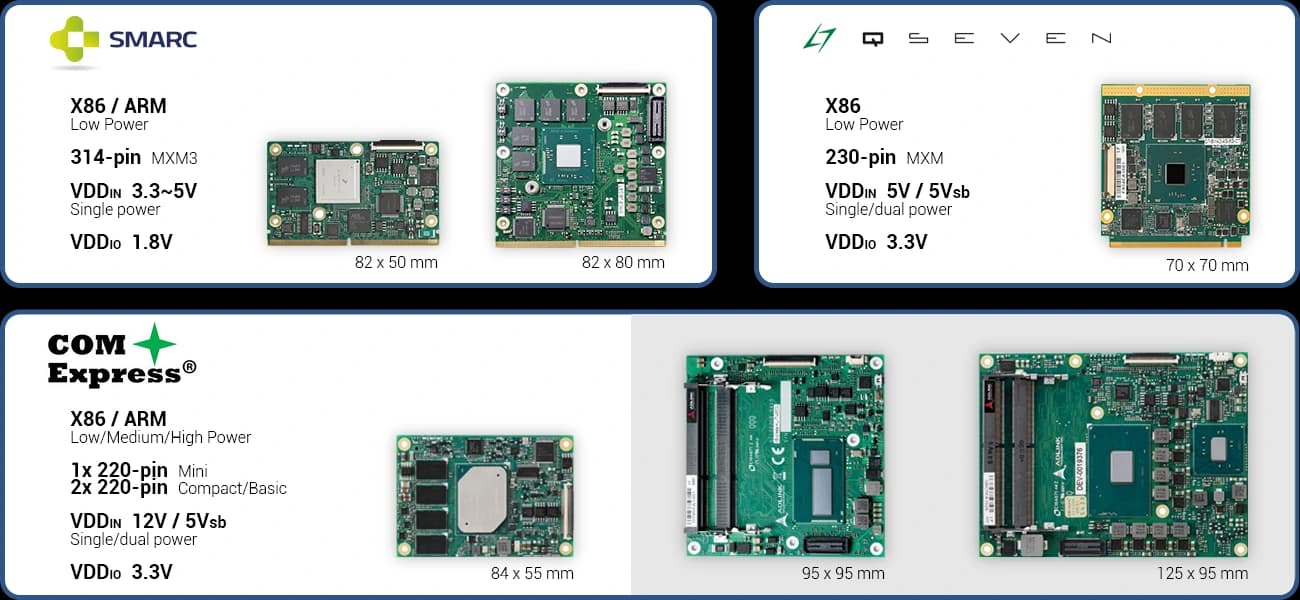

Tavola di confronto fra SMARC, Qseven e COM Express: architetture, contatti, alimentazioni e misure — SMARC accanto alle altre due definizioni COM: 314 contatti MXM3, alimentazione singola 3,3~5 V e I/O a 1,8 V, contro i 230 contatti MXM di Qseven (5 V, I/O 3,3 V) e i 220 pin — uno o due connettori — di COM Express (12 V, I/O 3,3 V). È la riga della potenza a decidere: SMARC e Qseven restano nel low power, COM Express sale fino alle CPU server-class e cresce di conseguenza, da 84×55 a 125×95 mm.

Il servizio: sistemi SWaP su base COM Come lavora l'ufficio tecnico

Che cosa dice la specifica

Le revisioni, voce per voce

Ogni revisione allarga le interfacce senza rompere le carrier esistenti.3 voci

SMARC 1.1

La base ULP-COM

La definizione originale: interfacce a risparmio energetico tipiche del mondo ARM — LCD parallelo, MIPI per le camere, SPI, I2S, I2C — accanto alle classiche USB, SATA e PCI Express.

SMARC 2.0

Fino a 4 display · più USB e PCIe

Aggiunge il DP++ fino all'Ultra HD/4K, porta l'LVDS a doppio canale, sale a 6 USB 2.0 + 2 USB 3.0, 2 GbE con IEEE 1588 e 4 lane PCIe. Le carrier con LVDS singolo e HDMI restano compatibili.

SMARC 2.1

2020 · SerDes · 4 camere MIPI-CSI · AIoM

Pienamente retrocompatibile con la 2.0: aggiunge SerDes per PHY Ethernet su carrier, fino a 4 ingressi camera MIPI-CSI e fino a 4 porte GbE. È la revisione che posiziona SMARC come standard AI-on-Module per la visione: robotica, veicoli autonomi, camere GigE Vision.

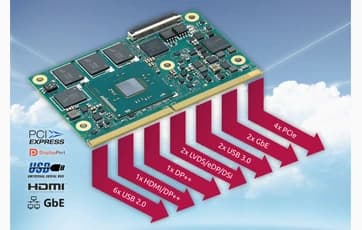

Le interfacce che escono dal pettine SMARC: USB 2.0 e 3.0, HDMI/DP++, LVDS/eDP, GbE, PCIe — Quello che esce dal pettine nella revisione 2.0, interfaccia per interfaccia: 6× USB 2.0, 1× HDMI/DP++, 1× DP++, 2× LVDS/eDP/DSI, 2× USB 3.0, 2× GbE e 4× PCIe. Audio, touch e wireless non compaiono perché non stanno sul modulo: stanno sulla carrier, ed è lì che il progetto diventa applicativo.

Disegno del lato TOP del modulo SMARC con l'area preferenziale per il connettore camera — La specifica non si ferma al pettine: sul lato TOP indica l'area preferenziale per il connettore camera, quello che porta gli ingressi MIPI-CSI saliti a quattro con la 2.1. È un'indicazione e non un obbligo, ma è quello che fa cadere il connettore nello stesso punto su moduli di produttori diversi.

Dove lavora SMARC

Sistemi portatili e stazionari dove contano watt, ingombro e visione.

Trasporti e ferroviario

Bordo treno, segnalamento e veicoli.

Automazione industriale

Controllo di linea, celle robotizzate e HMI a bordo macchina.

mercati serviti

Aerospazio e difesa, trasporti e ferroviario, automazione industriale: applicazioni, referenze e qualifiche.

Tutti i mercati

La famiglia Computer-on-Module, dal low power al server-class.

QsevenIl quadrato da 70 mm: 230 pin, 5 volt, la via di mezzo del low power.COM ExpressIl calcolo come componente: tipi di pinout e quattro formati PICMG.COM-HPCIl COM server-class: 800 pin, PCIe Gen5, fino a un terabyte di RAM.
