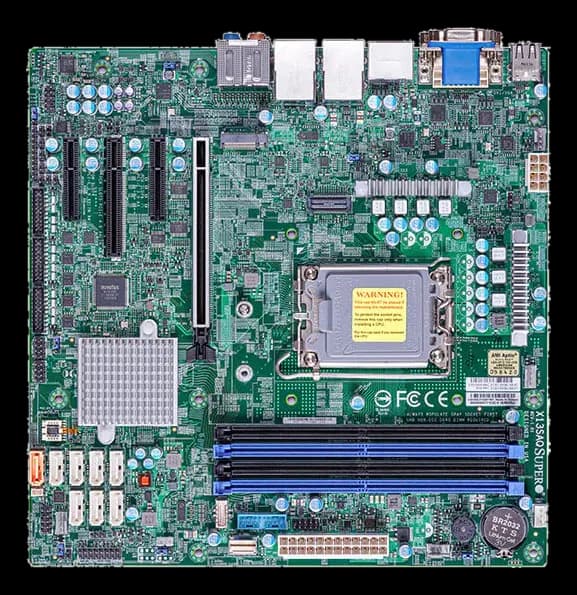

MBD-X13SAQ | MBD-X12SCQ | IMB-H110 | IMB-Q870-i2 | |
Socket | LGA 1700 | LGA 1200 | LGA 1151 | LGA 1150 |
Dimensions | 9.6” x 9.6” | 9.6” x 9.6” | 9.6” x 9.6” | 9.6” x 9.6” |
CPU | Intel 12th/13th Gen Core i7/i5/i3 | Intel 10th/11th Gen Core i7/i5/i3 | Intel 6th/7th Gen Core i7/i5/i3 | Intel Core i7/i5/i3 |
CPU Preferred | i7-12700E: 12C, 1.60GHz, 65W i5-12500E: 6C, 2.90GHz, 65W i3-12100E: 4C, 3.20GHz, 60W i7-13700E: 16C, 1.90GHz, 65W i5-13500E: 14C, 4.40GHz, 65W i3-13100E: 4C, 3.30GHz, 60W |
i7-11700: 8C, 2.5GHz, 65W i5-11500: 6C, 2.7GHz, 65W i7-10700E: 8C, 2.9GHz, 65W i5-10500E: 6C, 3.1GHz, 65W i3-10100E: 4C, 3.2GHz, 65W |
i7-7700: 4C 3.6GHz, 65W i7-6700: 4C 3.4GHz, 65W i5-6500: 4C 3.2GHz, 65W i3-6100: 2C 7GHz, 51W |
i7-4770S: 4C 3.1GHz, 65W i5-4570S: 4C 2.9GHz, 65W i3-4330: 2C 3.5GHz, 54W |
Chipset | Intel Q670E | Intel Q470E | Intel H110 | Intel Q87 |
Memory | DDR5 4400MHz, 4x DIMM, max 128GB | DDR4 2933MHz, 4x DIMM, max 128GB | DDR4 2133 MHz, 2 x DIMM, max 64GB | DDR3 1600/1333 MHz 4 x DIMM max 32 GB |
Display | VGA | VGA | VGA | VGA |
DVI-D | DVI-D | DVI-I | DVI-D | |
HDMI | HDMI | LVDS | HDMI | |
DP | DP | iDP | iDP | |
Ethernet | 2 x GbE | 2 x GbE | 2 x GbE | 2 x GbE |
Serial ATA | 6 x SATA 600 | 6x SATA 600 | 4 x SATA 600 | 4 x SATA 600 (support RAID 0,1,5,10) |
USB | 6x USB 3.2 (4 via header; 2 rear Type A) 2x USB 3.2 rear type C |
6 x USB 3.1 | 4 x USB 3.0 | 4 x USB 3.0 |
4 x USB 2.0 | 6 x USB 2.0 | 8 x USB 2.0 | 8 x USB 2.0 | |
COM | 6 x COM | 4 x COM | 10 x RS-232 | 5 x RS-232 |
– | – | 2 x RS-232/422/485 | 1 x RS 422/485 | |
Other | Audio | Audio | Audio, PS2 | Audio, PS2 |
Expansion slots | 1x PCI-E 5.0 x16 1x PCI-E 4.0 x4 (in x8 slot), 1x PCI-E 3.0 x4 1x PCI-E 3.0 x2 (in x4 slot), 1x PCI-E 4.0 x4 SlimSAS |
1x PCI-E 3.0 x16 1x PCI-E 3.0 x8 2x PCI-E 3.0 x4 |
1x PCIe x16 1x PCIe Mini card, 1x PCIe x1 2x PCI |
1x PCI-E x16 (Gen 3) 1x PCI-E x1 1x PCI-E x4 1x PCI |
I/O shield | – | – | – | 1 x PS2 |
4 x USB 3.2 | 6 x USB | 4 x USB 3.0 | – | |
2 x USB 2.0 | – | 6 x USB 2.0 | 6 x USB 2.0 | |
1 x DP | 1 x DP | – | 1 x COM | |
1 x HDMI | 1 x HDMI | – | 1 x HDMI | |
1 x VGA | 1 x VGA | 1 x VGA | 1 x VGA | |
1 x DVI-D | 1 x DVI-D | 1 x DVI-I | 1 x DVI-D | |
2 x LAN | 2 x LAN | 2 x LAN | 2 x LAN | |
Audio | Audio | Audio | Audio | |
OS | Windows XP Pro 32/64bit / Windows 7 Pro 32/64bit/ Windows 8.1 / Windows 10 IoT Enterprise 2016 / Windows 11 IoT Enterprise / Windows Server 2008 R2 / Windows Server 2012 / Linux |
Windows XP Pro 32/64bit / Windows 7 Pro 32/64bit/ Windows 8.1 / Windows 10 IoT Enterprise 2016 / Windows 11 IoT Enterprise / Windows Server 2008 R2 / Windows Server 2012 / Linux |
Windows XP Pro 32/64bit / Windows 7 Pro 32/64bit/ Windows 8.1 / Windows 10 IoT Enterprise 2016 / Windows 11 IoT Enterprise / Windows Server 2008 R2 / Windows Server 2012 / Linux |
Windows XP Pro 32/64bit / Windows 7 Pro 32/64bit/ Windows 8.1 / Windows 10 IoT Enterprise 2016 / Windows 11 IoT Enterprise / Windows Server 2008 R2 / Windows Server 2012 / Linux |
Ordering Information | MBD-X13SAQ | MBD-X12SCQ | IMB-H110-R10 | IMB-Q870-i2-R10 |
Industrial Desktop Motherboard μATXGOMA ELETTRONICA2023-07-04T09:01:06+02:00
