WAFER-JLSBC 3.5" con SoC Intel Celeron N5105 Jasper Lake e triplo 2.5GbE
- Produttore
- Configurazioni
- 1 configurazioni disponibili

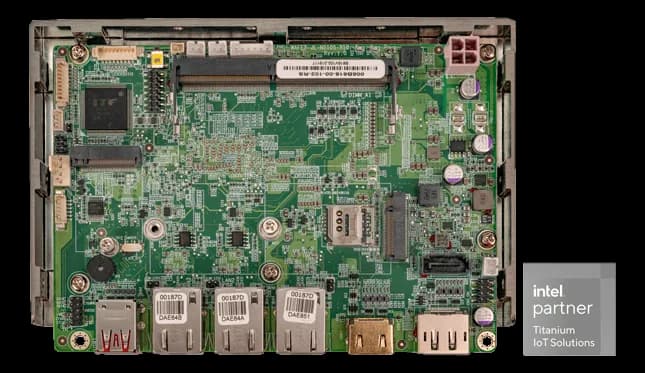

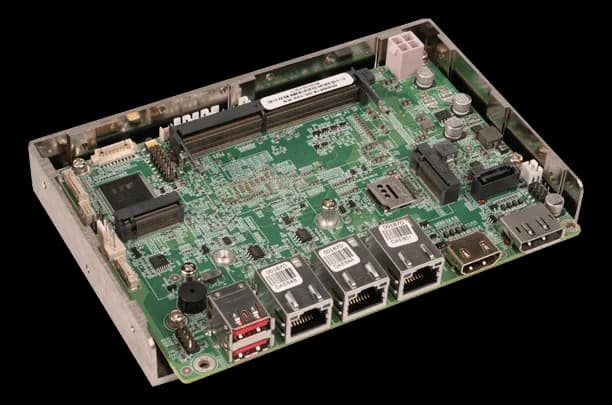

WAFER-JL è una embedded board 3.5" da 115 x 165 mm e 250 g, pensata per AGV, AMR e quadri di piccole dimensioni in ambito manifatturiero. L'alimentazione lavora in modalità AT o ATX, selezionabile via switch a bordo.
La memoria è su un SO-DIMM DDR4 260 pin a 2933 MT/s, fino a 16 GB. L'espansione passa da un M.2 A key 2230 con PCIe Gen3 x1, da una porta SATA e da interfacce seriali RS-232 interne con digital I/O a 12 bit per sensori e attuatori. Il raffreddamento parte dall'heatspreader fornito nel packing list, con moduli heatsink o cooler disponibili per ambienti a temperatura elevata.
A catalogo la scheda è ordinabile nella configurazione WAFER-JL-N5105-R10.
In sintesi
- Due USB 3.2 Gen 2 (10Gb/s)
- M.2 B key 3042 con slot SIM
- TDP 10 W del SoC on-board
- Conformità CE e FCC
Specifiche tecniche
| Processore | Intel® Celeron® N5105 quad-core Jasper Lake |
|---|---|
| Grafica | Intel® UHD Graphics of 11th Gen processor at 800 MHz |
| Memoria RAM | SODIMM DDR4 260-pin 2933 MT/s |
|---|
| Sata ports | 1× SATA 6Gb/s |
|---|
| Uscite video | 1× HDMI™ 1.4b (4096× 2160 @30Hz) |
|---|
| I/O digitale | 1× DIO: 1× 12-bit digital I/O (2x7 pin) |
|---|---|
| Audio | 1× HD Audio: 1× iAudio, support IEI AC-KIT-888S Audio Module (2× 5 pin) |
| Porte Ethernet | LAN1: Intel® I225V 2.5GbE controllerLAN3: Intel® I225V 2.5GbE controllerLAN2: Intel® I225V 2.5GbE controller |
| Interfacce seriali | 2× RS-232/422/485 |
| Porte USB | 2x USB 3.2 Gen 2 (10Gb/s) |
| Wireless | BluetoothWi-Fi |
|---|
| Formato modulo | 3.5" SBC |
|---|
| Alimentazione | +12V DC input power (AT/ATX mode) · AT/ATX switch |
|---|
| Dimensioni | 115mm x 165mm |
|---|---|
| Peso | 0.25 kg |
| Temperatura operativa | 0–60 °C |
|---|
| Certificazioni | FCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| WAFER-JL-N5105-R10 |
