NANO-BT-I1SBC EPIC con SoC Intel Celeron Bay Trail integrato
- Produttore
- Configurazioni
- 3 configurazioni disponibili

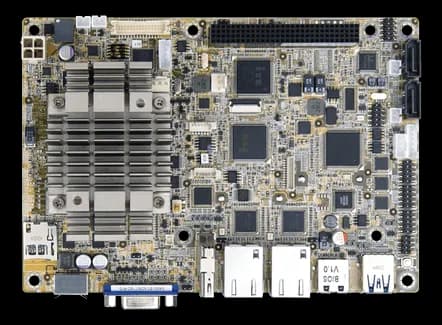

NANO-BT-i1 è un embedded board in formato EPIC da integrare in sistemi fanless: automazione di macchina, chioschi e apparati semi-outdoor, dove contano ingombro fisso e consumo contenuto.
Lo slot PCIe Mini full-size, con mSATA in co-lay sulla porta SATA 2, e il connettore PCI-104 tengono aperta l'espansione; la soluzione IEI One Key Recovery gestisce backup e ripristino del sistema operativo. La memoria è su un singolo SO-DIMM DDR3L 204-pin 1333/1066 MT/s, fino a 8 GB con J1900 e N2930, fino a 4 GB con N2807.
Disponibile in tre configurazioni: NANO-BT-i1-N29301-R11 (Celeron N2930 quad-core, 1,83 GHz), NANO-BT-i1-N28071-R11 (Celeron N2807 dual-core, 1,58 GHz) e NANO-BT-i1-J19001-R11 (Celeron J1900 quad-core, 2,0 GHz).
In sintesi
- Doppio display indipendente LVDS, VGA e HDMI
- Due GbE Intel I210-AT e I211-AT
- IPMI 2.0 con modulo iRIS-1010
- Ingresso di alimentazione 12 VDC
- Modalità di accensione AT/ATX
Specifiche tecniche
| Processore | Intel® Celeron® N2807 on-board SoC (1.58GHz(opzionale)Intel® Celeron® J1900 on-board SoC (2GHz(opzionale)Intel® Celeron® N2930 on-board SoC (1.83GHz(opzionale) |
|---|
| Memoria RAM | DDR3L 1333/1066 MT/sSODIMM DDR3L 204-pin 1333/1066 MT/s8 GB (J1900, N2930, E3827, E3826, E3815) or 4 GB (N2807) |
|---|
| Sata ports | 2× SATA :3Gb/s with 5V SATA power connector(no RAID) |
|---|
| Uscite video | Supports dual independent display with LVDS, VGA and HDMI™ · 1 x HDMI™ :up to 1920x1080@60Hz |
|---|
| Tastiera & puntatore | 1× PS/2 |
|---|---|
| Connettori | 1× Internal power connector (2x2 pin) |
| Audio | Description: Realtek ALC662 HD Audio codec · 1 x Front Audio :2x5 pin |
| Porte Ethernet | 2× LAN :LAN1: Intel® I210-AT PCIe controller with NCSI support |
| Interfacce seriali | 3× Internal RS-232 :2x5 pin, p=2.0 |
| Porte USB | 1× External USB 3.2 Gen1x1 |
| Formato modulo | EPIC |
|---|
| Alimentazione | Support AT/ATX mode |
|---|
| Dimensioni | 115 X 165 |
|---|---|
| Peso | 0.35 kg |
| Temperatura operativa | -20–60 °C-40–85 °C |
|---|
| Certificazioni | CEFCC |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| NANO-BT-i1-J19001-R11 |
| NANO-BT-i1-N28071-R11 |
| NANO-BT-i1-N29301-R11 |
