NANO-BTW2SBC EPIC con SoC Intel Atom 22nm on-board e dual display indipendente
- Produttore
- Configurazioni
- 2 configurazioni disponibili

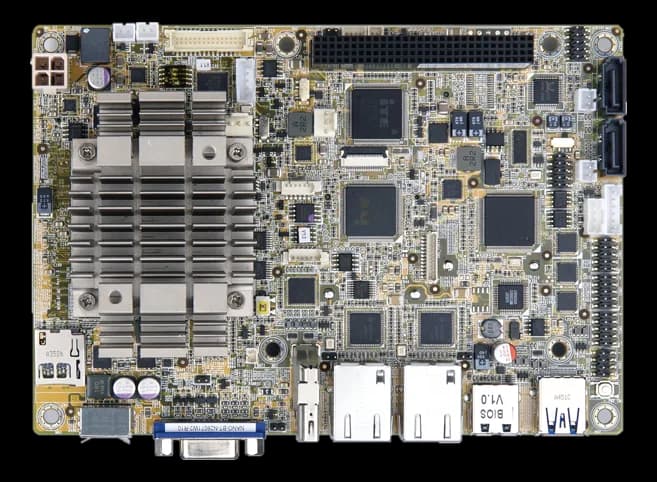

NANO-BTW2 è un embedded board in formato EPIC pensato per macchine e sistemi industriali compatti: il SoC è saldato a bordo, senza socket, in tre varianti — Atom E3827 dual-core a 1,75 GHz, E3826 dual-core a 1,46 GHz, E3815 single-core a 1,46 GHz.
Sul lato espansione la scheda si distingue per uno slot PCIe Mini full-size con mSATA co-lay sulla porta SATA 2 e per un connettore PC/104 su segnale PCI; il dissipatore passivo è incluso nel packing list, insieme ai cavi RS-232, SATA e di alimentazione.
Configurazioni disponibili: NANO-BT-J19001-ECO-R11, con Celeron J1900 quad-core 2,0 GHz e packing ECO, e NANO-BT-E38451W2-R11, con Atom E3845 quad-core 1,91 GHz e doppio PCIe Mini.
In sintesi
- Dual display indipendente LVDS, VGA e HDMI
- SO-DIMM DDR3L fino a 8 GB
- IPMI 2.0 con modulo iRIS-1010
- IEI One Key Recovery per backup OS
- Doppia LAN Intel I210-IT
Specifiche tecniche
| Processore | Intel® Atom™ E3826 on-board SoC (1.46GHz(opzionale)Intel® Atom™ E3815 on-board SoC (1.46GHz(opzionale)Intel® Atom™ E3827 on-board SoC (1.75GHz(opzionale) |
|---|
| Memoria RAM | Up to 8GB SODIMM DDR3L |
|---|
| Sata ports | 2× SATA :3Gb/s with 5V SATA power connector(no RAID) |
|---|
| Uscite video | Supports dual independent display with LVDS, VGA and HDMI |
|---|
| Tastiera & puntatore | 1× PS/2 |
|---|---|
| Connettori | 1× Internal power connector (2x2 pin) |
| Audio | Description: Realtek ALC662 HD Audio codec · 1 x Front Audio :2x5 pin |
| Porte Ethernet | 2× LAN :LAN1: Intel® I210-IT PCIe controller with NCSI support<br>LAN2: Intel® I210-IT PCIe controller |
| Interfacce seriali | 3× Internal RS-232 :2x5 pin, p=2.0 |
| Porte USB | 1 x External USB 2.0 |
| Formato modulo | EPIC |
|---|
| Alimentazione | 12V@1.52A |
|---|
| Dimensioni | 115 X 165 |
|---|---|
| Peso | 0.35 kg |
| Temperatura operativa | -40–85 °C |
|---|
| Certificazioni | CEFCC |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| NANO-BT-E38451W2-R11 |
| NANO-BT-J19001-ECO-R11 |
