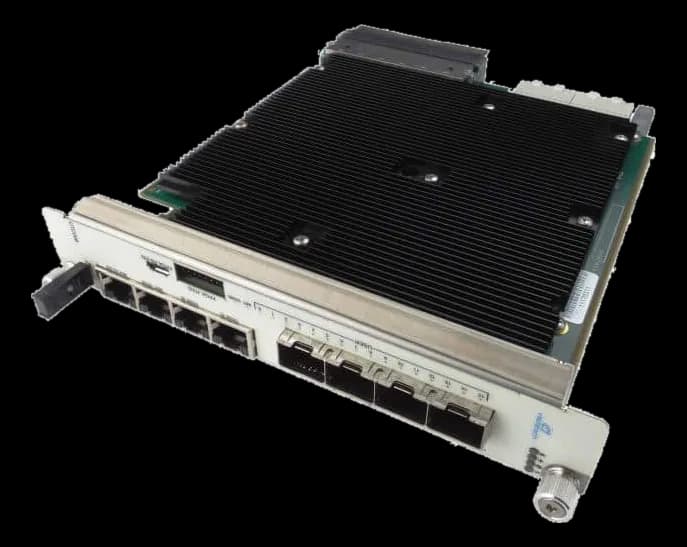

UTC006MicroTCA Carrier Hub double full-size con fabric configurabile
- Produttore
UTC006 è il MicroTCA Carrier Hub del sistema: concentra gestione dello shelf, clocking e commutazione del fabric in un unico modulo AMC double full-size, dichiarato per MTCA.0, MTCA.1 e MTCA.4.
Il fabric è un'opzione di configurazione: switch PCIe Gen3, 40GbE, SRIO Gen2, cross-bar oppure un FPGA Xilinx Virtex-7 con quattro lane verso ogni modulo AMC. Il canale base è uno switch GbE gestito a livello 2 o 3, con due uplink 10GbE su porte RJ-45; la gestione è conforme a IPMI v2.0 e HPM v1.0.
In sintesi
- MicroTCA Carrier Hub per MTCA.4
- Formato AMC double full-size
- Consumo dichiarato da 4 a 80 W
Specifiche tecniche
| Funzione della scheda | MCH (carrier hub) |
|---|---|
| Standard architetturale | AMC.2AMC.4AMCMTCA.4 |
| Formato modulo | Double full-size |
| Interfaccia bus | 100 MHz HCSL PCIe Gen3 compliant fabric clock to each AMC |
| Gestione IPMI | 2.0(1.0) |
| Hot-swap | sì(ejector-handle) |
| Consumo | 4–80 W |
|---|
| Dimensioni | 148.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | FCCCEUL |
|---|
| Sistemi operativi | LinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
