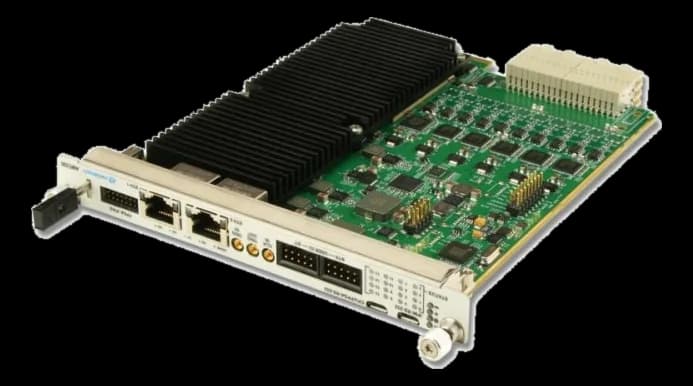

AMC520Modulo AMC MTCA.4 con dieci canali ADC e FPGA Virtex-6
- Produttore
AMC520 è un modulo di acquisizione in formato AMC double width conforme a µTCA.4, per strumentazione, fisica sperimentale e applicazioni radio dove servono più canali sincroni ad alta dinamica.
La conversione avviene su dieci canali a 16 bit di risoluzione, con clock interno oppure esterno da RTM, backplane o pannello frontale e trigger configurabile via software. Verso il backplane il modulo espone PCIe doppio x4 oppure x8 e GbE; sul pannello frontale sono presenti due porte SFP+ fino a 6,6 Gbps.
In sintesi
- Dieci canali ADC a 125 MSPS
- Consumo stimato da 15 a 40 W
- Gestione IPMI 2.0
Specifiche tecniche
| FPGA / elaborazione | Xilinx Virtex-6 FPGA in FF1759 package |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMCMTCA.4 |
| Interfaccia bus | Dual x4 or x8 |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 15–40 W |
|---|
| Dimensioni | 148.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–90 °C |
|---|
| Certificazioni | ULCEFCC |
|---|
| Sistemi operativi | WindowsVxWorksSolarisLinux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
