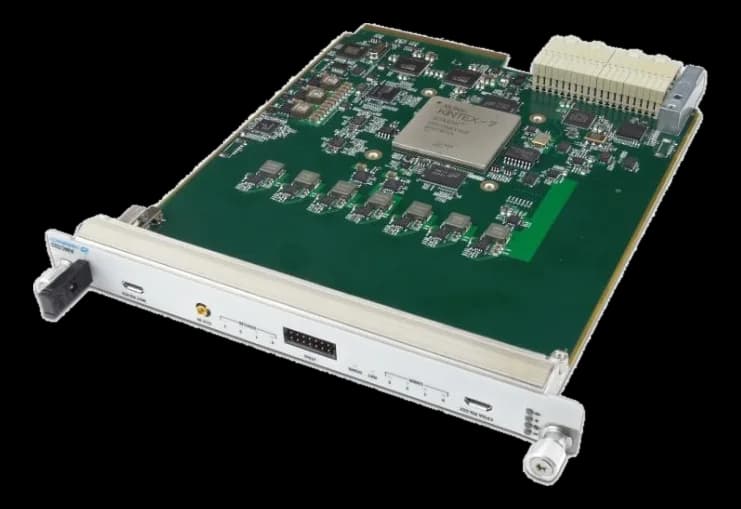

AMC522Modulo AMC MTCA.4 con DAC a due canali e FPGA Kintex-7
- Produttore
AMC522 è un modulo di generazione di segnale in formato AMC, conforme a MTCA.4 nella variante double module mid-size con I/O posteriore verso l'RTM; l'opzione full-size è dichiarata a catalogo.
Il convertitore digitale-analogico è a due canali con risoluzione 16 bit e uscita verso l'RTM a ±1 V, mentre un PLL a bordo si occupa di buffering, moltiplicazione e pulizia del jitter di clock. La logica programmabile è affidata a un FPGA Xilinx Kintex-7, che porta anche la conformità AMC.0, AMC.1, AMC.2 e AMC.4 e l'interfaccia PCIe doppia x4 oppure x8.
In sintesi
- DAC a due canali da 16 bit
- Formato AMC double mid-size
- Consumo dichiarato da 25 a 40 W
Specifiche tecniche
| FPGA / elaborazione | Xilinx Kintex-7 FPGA |
|---|
| Interfacce seriali | RS-232 management port and RS-232 CPU |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.4AMCAMC.1AMC.2MTCA.4 |
| Formato modulo | Double mid-sizeDouble full-size(opzionale) |
| Interfaccia bus | Dual PCIe x4 or PCIe x8 |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 25–40 W |
|---|
| Dimensioni | 148.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | Linux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
