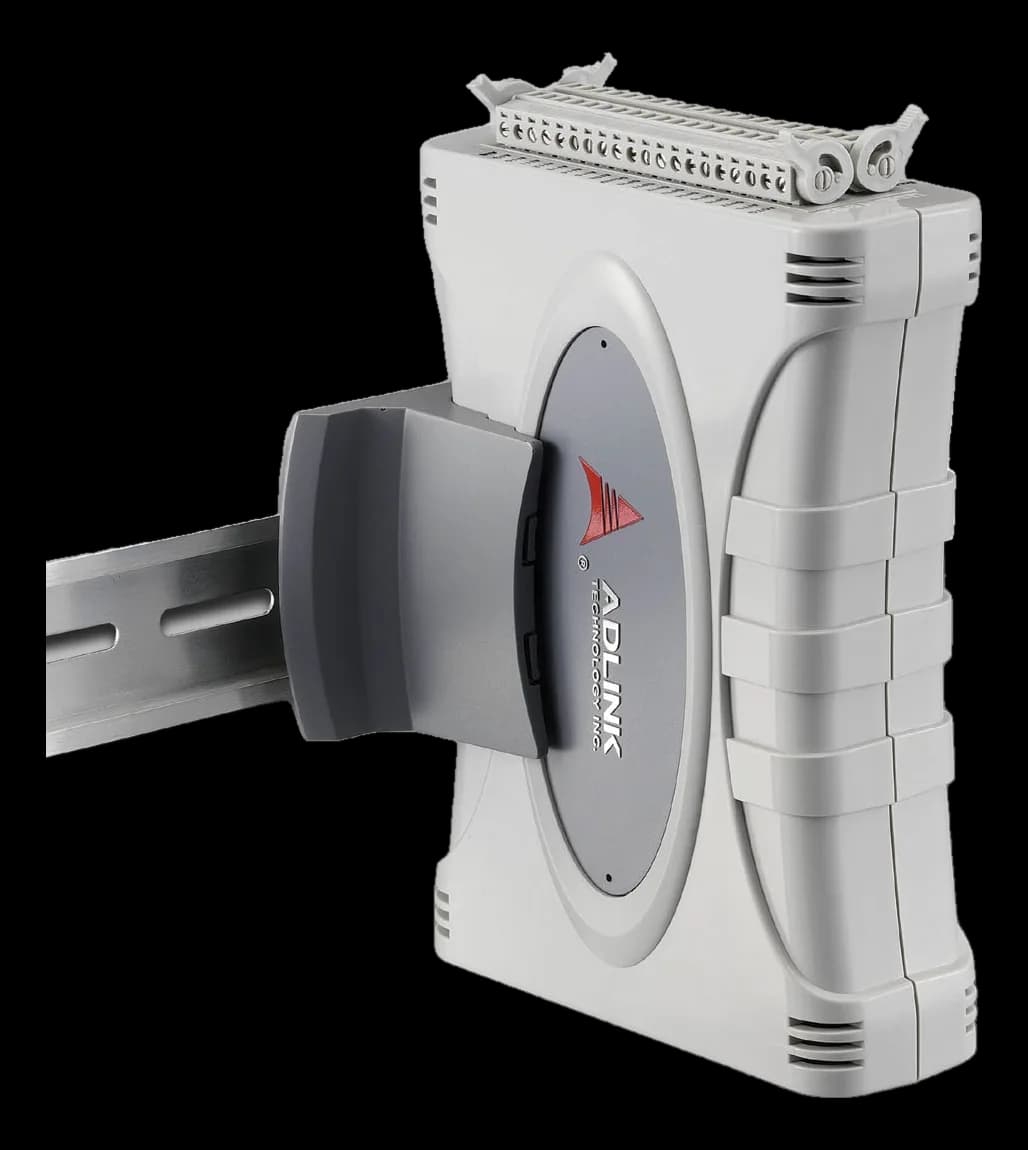

USB-1901Modulo DAQ USB a 16 bit alimentato dal bus
- Produttore
USB-1901 è un modulo di acquisizione dati multifunzione con collegamento USB, pensato per le misure da banco e in campo dove non è disponibile uno slot nel PC.
L'ingresso ad alta impedenza, superiore a 1 GΩ, limita il carico sul circuito in prova e l'accoppiamento è in DC. L'acquisizione può essere avviata via software, da trigger digitale esterno oppure da trigger analogico ricavato dal segnale, e il modulo lavora fra 0 e 55 °C.
In sintesi
- Driver LabVIEW, MATLAB e Visual Studio.NET
- Supporto Windows e Linux
- Temperatura di stoccaggio -20~70 °C
Specifiche tecniche
| I/O digitale | 8 DI / 4 DO (TTL level)(in)8 DI / 4 DO (TTL level)(out) |
|---|
| Canali | 16 channel |
|---|---|
| Counter | 2× 32 bit (clock base 80 MHz, esterno fino a 10 MHz) |
| Risoluzione ADC | 16-bit bit |
| Frequenza di campionamento | 250K samples/s (single channel); 250K/N-channel samples/s (scanning) kSps(aggregate) |
| Range ingresso analogico | ±10 V |
| Impedenza di ingresso | 1000000000– ohm |
| Accoppiamento di ingresso | DC |
| Campionamento simultaneo | No |
| Modalità di trigger | Trigger analogico esternoTrigger digitale esternoSoftware |
| Specifiche di acquisizione | Ingressi digitali TTL: VIL ≤0,8 V, VIH ≥2,0 V (0,2 mA max)(range)Errore di offset ±0,1 mV, errore di guadagno ±0,05% FSR (gain=1)(accuracy)Ingressi: 16 single-ended / 8 pseudo-differenziali(misc) |
| Protezioni I/O | Sovratensione(power on+continuous · ± 15 V)Sovratensione(power off+continuous · ± 2 V) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | USB |
| Interfaccia bus | Programmed I/O, continuous (USB bulk transfer mode)High speed USB 2.0 compatible, mini-USB connector |
| Alimentazione | USB bus powered |
|---|---|
| Consumo | 5 V @ 400 mA (USB bus powered) = 2 W |
| Dimensioni | 41.3 × 114 × 156.5 mm |
|---|
| Temperatura operativa | 0–55 °C |
|---|---|
| Temperatura di storage | -20–70 °C |
| Sistemi operativi | LinuxWindows |
|---|---|
| Driver & SDK | LabVIEW, C/C++, Visual Studio.NET, MATLAB |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
