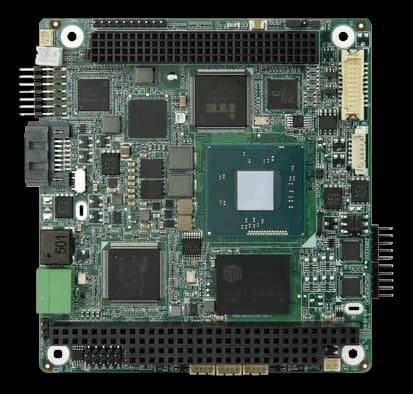

PM-BTSBC PC/104-Plus con SoC Intel Atom o Celeron on-board e ingresso 5V DC
- Produttore
- Configurazioni
- 2 configurazioni disponibili
PM-BT è un embedded board nel form factor PC/104 da 96 × 90 mm e 0,12 kg, con SoC Intel saldato a bordo e una SO-DIMM DDR3L 204 pin 1333/1066 MT/s. Si impila sui moduli di espansione già in campo, invece di imporre un nuovo backplane, e lavora nei sistemi di controllo dove il volume meccanico è già definito.
L'alimentazione parte da un solo ingresso 5V DC e distribuisce le linee 12V per ventola, LVDS e PCI-104 plus, con jumper 3/5V e modalità AT/ATX selezionabile. Sul fronte software, IEI One Key Recovery gestisce backup e ripristino del sistema operativo. Certificazioni CE e FCC.
Due configurazioni disponibili: PM-BT-N28071-R10 con Intel Celeron N2807 a 1.58 GHz e memoria fino a 4 GB, PM-BT-J19001-R10 con Intel Celeron J1900 a 2 GHz.
In sintesi
- PC/104-Plus con segnali ISA e PCI
- Ingresso 5V DC
- Dual display da VGA e LVDS
- SO-DIMM DDR3L fino a 8 GB (J1900)
Specifiche tecniche
| Processore | Intel® Atom™ E3825 on-board SoC (1.33GHz(opzionale)Intel® Celeron® N2807 on-board SoC (1.58GHz(opzionale)Intel® Celeron® J1900 on-board SoC (2GHz(opzionale)Intel® Atom™ E3845 on-board SoC (1.91GHz(opzionale) |
|---|
| Memoria RAM | 8GB (J1900, N2930, E3845, E3827, E3826, E3825, E3815) or 4 GB (N2807)SODIMM DDR3L 204-pin 1333/1066 MT/s |
|---|
| Uscite video | 1× LVDS :18/24-bit single-channel (2x10 pin) · 1x VGA |
|---|
| Porte Ethernet | 1× Intel® I210 |
|---|
| Formato modulo | PC/104-Plus |
|---|---|
| Interfaccia bus | » PC/104-Plus (ISA and PCI signal) function support |
| Alimentazione | » 12V for PCI-104 plus (1x3 pin, P=2.0)» 5V for PCI-104 plus (1x3 pin, P=2.0)Support AT/ATX mode12V for fan, LVDS and PCI-104 plus3/5V jumper for PCI-104 plus» 5V DC input solution |
|---|
| Dimensioni | 96 X 90 |
|---|---|
| Peso | 0.12 kg |
| Temperatura operativa | -20–60 °C |
|---|
| Certificazioni | CEFCC |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| PM-BT-J19001-R10 |
| PM-BT-N28071-R10 |
