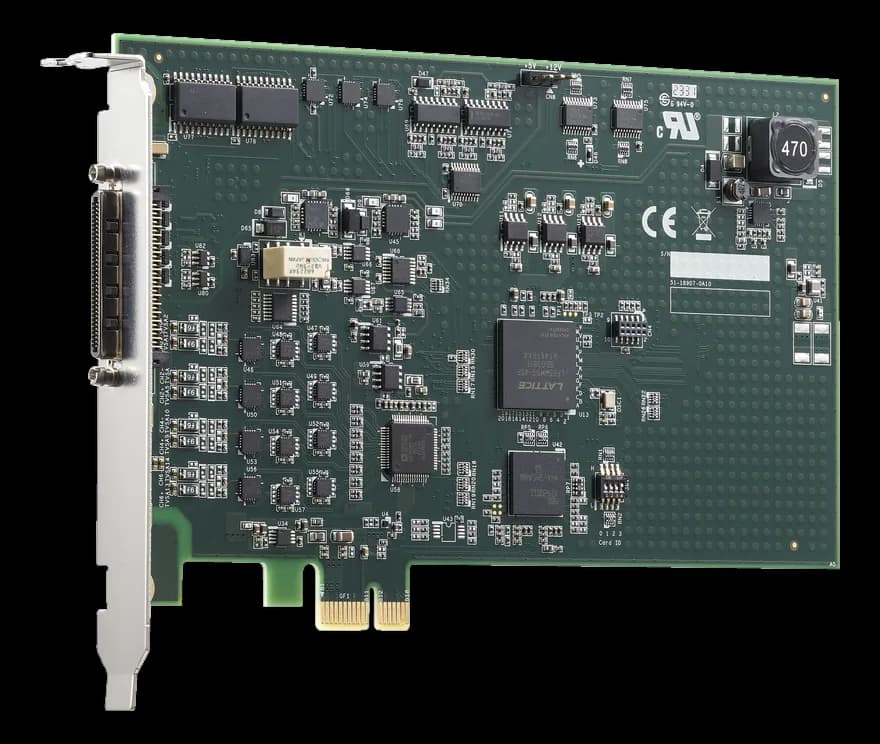

PCIe-9103Scheda di acquisizione PCI Express a 16 bit e 500 kSps
- Produttore
PCIe-9103 è una scheda di acquisizione dati per bus PCI Express, destinata ai banchi di misura e ai sistemi di collaudo in cui più canali analogici vanno letti in sequenza dal PC.
I range di ingresso sono selezionabili via software, dal più stretto ±0.3125 V fino a ±10 V, con accoppiamento in DC. L'assorbimento dichiarato è di 12.21 W per un peso di 0.119 kg, valori da considerare quando più schede convivono nello stesso PC di misura.
In sintesi
- Trigger analogico, digitale o software
- Temperatura di stoccaggio -40~85 °C
- Certificazioni CE e FCC
Specifiche tecniche
| I/O digitale | 16× DI isolati (H 5-24 V, 2,4 kΩ/0,5 W) + 16× DO isolati (sink 800 mA max/canale, 1,6 A totali) |
|---|---|
| Connettori | D-Sub |
| Canali | 32 channel |
|---|---|
| Counter | 1× timer/counter 32-bit (clock interno 33 MHz; esterno fino a 2 MHz, selezione software) |
| Risoluzione ADC | 16-bit bit |
| Frequenza di campionamento | 500 KS/s kSps |
| Range ingresso analogico | ±0.625 V±0.3125 V±10 V±5 V±2.5 V±1.25 V |
| Impedenza di ingresso | 10 MΩ ohm |
| Accoppiamento di ingresso | DC |
| Campionamento simultaneo | No |
| Modalità di trigger | Trigger digitale esternoSoftwareTrigger analogico esterno |
| Specifiche di acquisizione | DIO isolati (2500 Vrms)(isolation)Protezione ingressi timer/counter: 0-5,5 V(protection)32 ingressi single-ended o 16 differenziali(misc)INL/DNL <1 LSB(accuracy)Banda -3 dB (large signal): ±10 V 420 kHz; ±5 V 720 kHz; ±2,5 V 730 kHz; ±1,25 V 720 kHz; ±0,625 V 730 kHz; ±0,3125 V 730 kHz(logic levels) |
| Isolation | Sì |
| Tensione di isolamento | 2500 VRMS V |
| Protezioni I/O | Sovratensione(continuous · ±15 V) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | Programmed I/O, bus-mastering DMA with scatter/ gatherPolling, DMAPCI Express 1.0x1 Lane |
| Consumo | 3.88 W |
|---|
| Dimensioni | 16.15 × 98.4 × 169.55 mm |
|---|---|
| Peso | 0.119 kg |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -40–85 °C |
| Certificazioni | FCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
