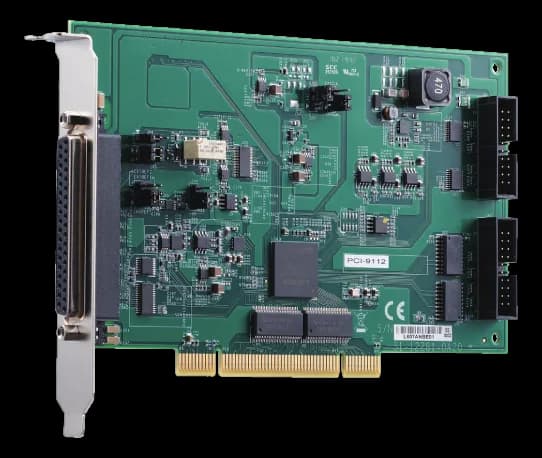

PCI-9112Scheda DAQ multifunzione PCI con conversione a 12 bit
- Produttore
- Configurazioni
- 1 configurazioni disponibili
PCI-9112 è una scheda di acquisizione dati multifunzione su bus PCI, destinata ai banchi di misura e alle stazioni di collaudo industriale che leggono segnali analogici e comandano I/O digitale dallo stesso slot del PC.
La conversione analogico-digitale e quella digitale-analogica lavorano entrambe a 12 bit, con accoppiamento di ingresso in DC. Ingressi e uscite analogiche convivono sulla stessa scheda, così una sola unità copre sia la lettura del segnale sia la generazione della tensione di comando.
In sintesi
- Campionamento a 110 kSps
- Trigger software, timer interno o esterno
- Temperatura di stoccaggio -20~80 °C
Specifiche tecniche
| I/O digitale | 16× DI TTL + 16× DO TTL (5 V) |
|---|---|
| Connettori | D-Sub |
| Canali | 16 channel |
|---|---|
| Counter | 1-CH 16-bit |
| Risoluzione ADC | 12-bit bit |
| Frequenza di campionamento | 110 kS/s kSps |
| Range ingresso analogico | ±2.5 V±10 V±5 V±1.25 V±0.625 V0-10 V0-5 V |
| Risoluzione DAC | 12-bit bit |
| Range uscita analogica | 0-5 V(unipolar)0-10 V(unipolar) |
| Impedenza di ingresso | 1 GΩ ohm |
| Accoppiamento di ingresso | DC |
| Modalità di trigger | Timer internoTrigger digitale esternoSoftware |
| Specifiche di acquisizione | Accuratezza 0,01% FSR ± 1 LSB (gain 0,5-1; 0,02% gain 2-4; 0,04% gain 8)(accuracy)16 ingressi single-ended o 8 differenziali · range unipolari 0-10 / 0-5 / 0-2,5 / 0-1,25 V(misc) |
| Protezioni I/O | Sovratensione(continuous · ± 35V) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | programmed I/O, interrupt, bus-mastering DMABus mastering DMA, Program control, Interrupt32-bit PCI bus3.3 V or 5 V PCI bus |
| Consumo | 1.32 W(+12 V)2.3 W(+5 V) |
|---|
| Dimensioni | 175 × 107 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| PCI-9112-MEISys |
