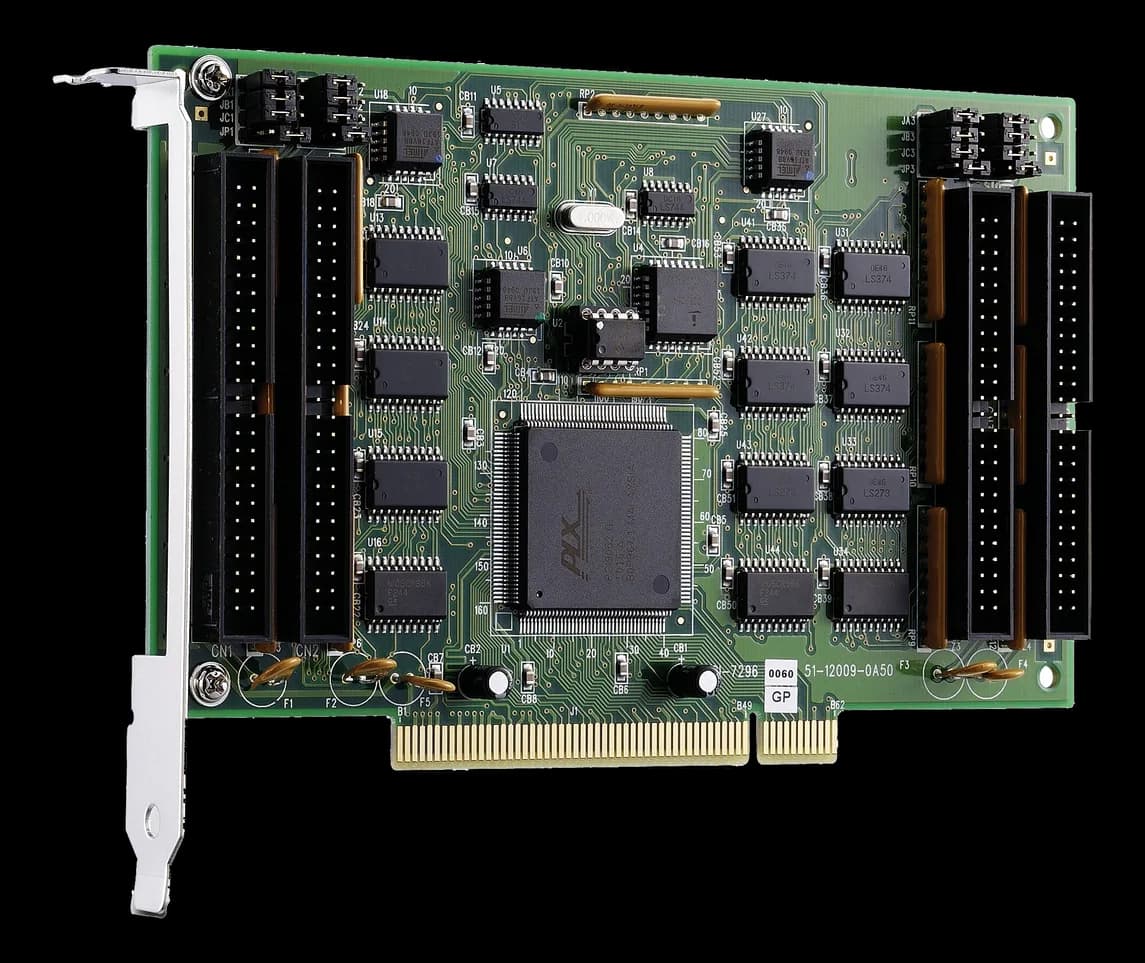

PCI-7248Scheda PCI di I/O digitale a 48 bit con connettori OPTO-22
- Produttore
PCI-7248 è una scheda di ingresso e uscita digitale per calcolatori con bus PCI, impiegata nel collegamento verso moduli a relè e schede di condizionamento nei quadri di automazione e nei banchi di collaudo.
La scheda integra un timer a 32 bit per l'interrupt di watchdog e un contatore di eventi a 16 bit, con sistema di interrupt doppio. Le dimensioni del circuito stampato dichiarate sono 148 × 102 mm.
In sintesi
- 48 linee digitali TTL compatibili
- Alimentazione 12 V e 5 V sui connettori
- Trasferimento fino a 500 KB/s
Specifiche tecniche
| I/O digitale | 48× DIO TTL programmabili (2× 8255 PPI mode 0) |
|---|---|
| Connettori | OPTO-22Connettore N-pin(male) |
| Canali | 48 |
|---|---|
| Counter | A 32 bits timer to generate watchdog timer interrupt |
| Specifiche di acquisizione | Livelli logici TTL — ingresso: H 2,0–5,25 V, L 0–0,8 V (I_H 20 µA, I_L −0,2 mA)(logic levels) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | PCI bus |
| Consumo | 2.5–2.7 W |
|---|
| Dimensioni | 148 × 102 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
