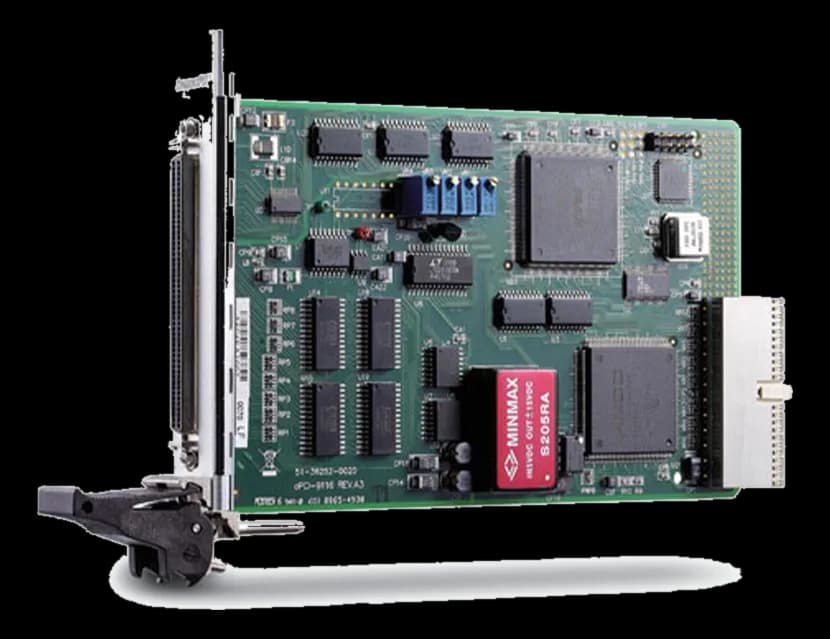

cPCI-9116Modulo DAQ multifunzione CompactPCI a 64 canali, 16 bit e 250 kS/s
- Produttore
cPCI-9116 è un modulo di acquisizione dati multifunzione per sistemi CompactPCI, impiegato nei banchi di collaudo e nelle stazioni di misura dove servono molti canali analogici e digitali concentrati in un solo slot.
Il modulo unisce ingressi analogici e I/O digitale sulla stessa scheda, riducendo il numero di slot occupati nel subrack. La temperatura operativa dichiarata dal produttore va da 0 a 55 °C.
In sintesi
- Guadagno di ingresso programmabile via software
- 64 canali su una sola scheda
- Risoluzione di conversione 16 bit
Specifiche tecniche
| Connettori | D-Sub |
|---|
| Canali | 64 channel |
|---|---|
| Risoluzione ADC | 16-bit bit |
| Range ingresso analogico | ±2.5 V0-5 V0-10 V±0.625 V±1.25 V±5 V |
| Counter | 1-CH 16-bit |
| Specifiche di acquisizione | Accuratezza 0,01% FSR ± 1 LSB (gain 1; 0,02% gain 2-4; 0,04% gain 8)(accuracy)64 ingressi single-ended o 32 differenziali (selezione software per canale)(misc) |
| I/O digitale | 8× DI TTL + 8× DO TTL (5 V) |
| Accoppiamento di ingresso | DC |
| Impedenza di ingresso | 1 GΩ ohm |
| Protezioni I/O | Sovratensione(continuous · ±35 V) |
| Frequenza di campionamento | 250 kS/s kSps |
| Modalità di trigger | Post-triggerMiddle-triggerSoftwareRetriggerDelay-triggerPre-trigger |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | cPCI 3U |
| Interfaccia bus | 32-bit PCI bus, plug and play |
| Consumo | 0.33 W(+3.3V)1.2 W(+12 V)2.8 W(+5 V) |
|---|
| Dimensioni | 160 × 100 mm |
|---|
| Temperatura operativa | 0–55 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
