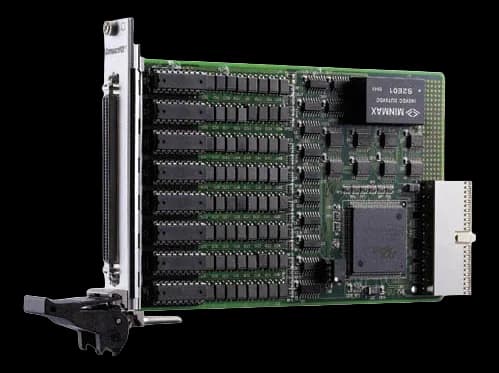

cPCI-7434Scheda CompactPCI 3U con 64 uscite digitali isolate
- Produttore
cPCI-7434 è una scheda di sole uscite digitali isolate per bus CompactPCI, impiegata nel pilotaggio di relè, elettrovalvole e lampade di segnalazione da un sistema di controllo a rack o da un banco di collaudo.
Le uscite sono a collettore aperto con transistor Darlington e accettano una tensione di alimentazione del carico compresa fra 5 e 35 V. Il collegamento di campo passa da un connettore SCSI-II a 100 poli.
In sintesi
- Corrente di sink fino a 500 mA
- Formato 3U Eurocard CompactPCI
- 64 canali di uscita per scheda
Specifiche tecniche
| Connettori | Connettore N-pin |
|---|
| Canali | 64 channel |
|---|---|
| I/O digitale | 64× DO isolati (open collector, sink 500 mA/canale) |
| Isolation | Sì |
| Tensione di isolamento | 5000 VRMS V |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | cPCI 3U |
| Interfaccia bus | programmed I/O |
| Dimensioni | 160 × 100 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
| Sistemi operativi | WindowsLinux |
|---|---|
| Driver & SDK | LabVIEW, MATLAB, C/C++, Visual Basic, Visual Studio.NET |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
