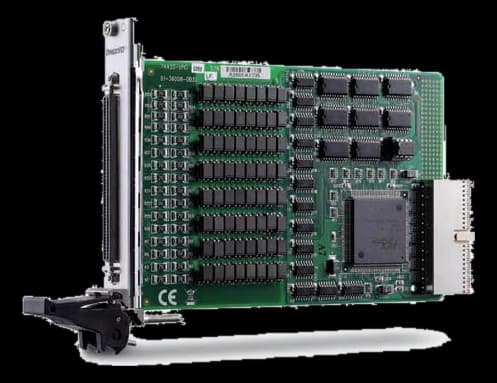

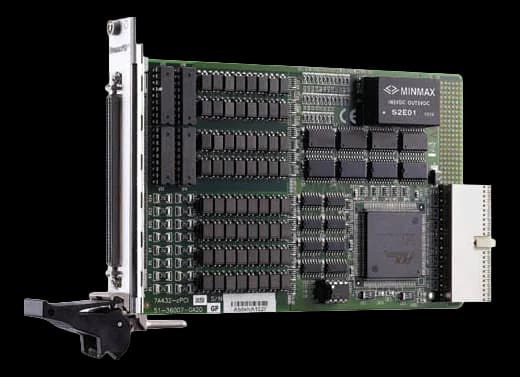

cPCI-7432Scheda CompactPCI 3U con 32 ingressi e 32 uscite digitali isolati
- Produttore
cPCI-7432 è una scheda di I/O digitale isolato in formato 3U CompactPCI, impiegata nell'interfacciamento verso sensori, finecorsa e attuatori di quadro all'interno di sistemi di controllo a rack.
Ingressi e uscite sono otticamente isolati verso il calcolatore, così da separare la logica del sistema dalle tensioni di campo. Il corredo software comprende LabVIEW, MATLAB, C/C++, Visual Basic e Visual Studio.NET.
In sintesi
- 32 ingressi digitali isolati
- 32 uscite digitali isolate
- Isolamento dichiarato 5000 VRMS
Specifiche tecniche
| Connettori | Connettore N-pin |
|---|
| Canali | 64 channel |
|---|---|
| Specifiche di acquisizione | Resistenza d'ingresso 2,4 kΩ @ 0,5 W(misc)Ingressi 0–24 V non-polarity (logic H 5–24 V, L 0–1,5 V)(range) |
| I/O digitale | 32× DI isolati + 32× DO isolati (open collector, sink 500 mA) |
| Isolation | Sì |
| Tensione di isolamento | 5000 VRMS V |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | cPCI 3U |
| Interfaccia bus | programmed I/O |
| Consumo | 2.65 W(+5 V) |
|---|
| Dimensioni | 160 × 100 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
| Sistemi operativi | LinuxWindows |
|---|---|
| Driver & SDK | LabVIEW, MATLAB, C/C++, Visual Basic, Visual Studio.NET |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
