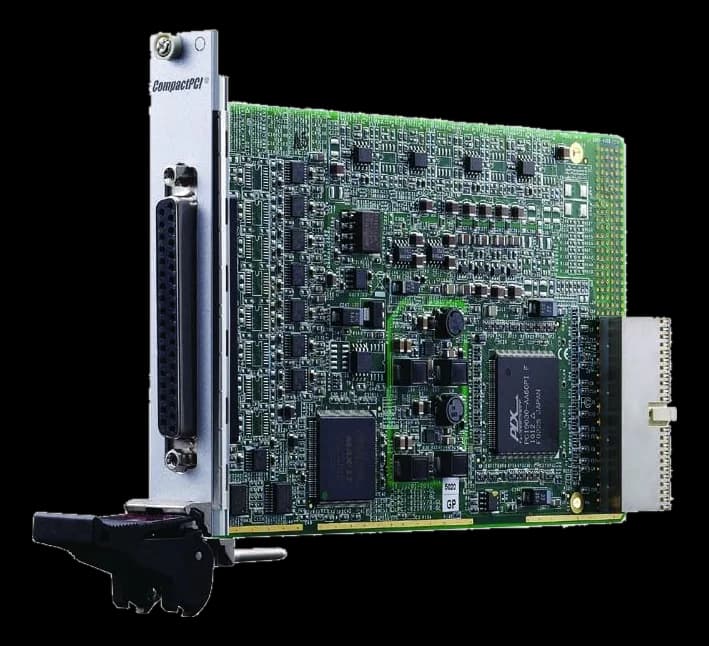

cPCI-6208V-GLScheda CompactPCI con otto uscite analogiche in tensione su range ±10 V
- Produttore
Ogni canale offre monotonicità di 15 bit, tempo di assestamento di 130 µs su gradino di 20 V e capacità di pilotaggio fino a ±5 mA, con stato iniziale delle uscite a 0 V.
A bordo trovano posto anche quattro ingressi e quattro uscite digitali compatibili 5 V/TTL con trasferimenti in programmed I/O; il connettore è un D-sub femmina a 37 poli.
Il formato è 3U Eurocard conforme PICMG 2.9 R2.1 da 160 x 100 mm; l'esercizio è previsto da 0 a 50 °C, lo stoccaggio da -20 a 80 °C, con supporto per Windows e Linux.
In sintesi
- Errore di guadagno massimo ±0.2%
- DNL tipica di ±1 LSB
- Umidità relativa fino al 95% senza condensa
Specifiche tecniche
| Connettori | D-Sub(female) |
|---|
| Canali | 8 channel |
|---|---|
| Range uscita analogica | ±10 V |
| Risoluzione DAC | 16 bit |
| Specifiche di acquisizione | Errore di guadagno ±0,2% max(accuracy)Slew rate 26 V/µs (tipico)(misc) |
| I/O digitale | 4 inputs and 4 outputs |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | cPCI 3U |
| Formato modulo | 3U Eurocard |
| Consumo | 2.5 W(+5 V)2.4 W(+12 V) |
|---|
| Dimensioni | 160 × 100 mm |
|---|
| Temperatura operativa | 0–50 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
| Sistemi operativi | LinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
