CMX-SLXSBC Small Form Factor PCI/104-Express con Intel Core di 6ª generazione Skylake-H
- Produttore
- Configurazioni
- 2 configurazioni disponibili

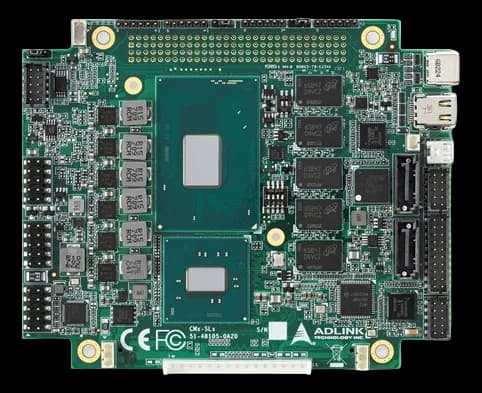

CMX-SLX è una scheda SBC PCI/104-Express Type 1 (stack-down), formato Small Form Factor, dimensioni 117,4 x 96 mm. Piattaforma Intel Core di 6ª generazione (Skylake-H)
In sintesi
- 8 GB DDR4 ECC saldati a bordo
- Grafica Intel Generation 9 LP
- Bus PCI/104-Express Type 1 stack-down
- Formato 117,4 × 96 mm
- 2× GbE LAN
Specifiche tecniche
| Processore | 6th Gen. Intel® Core™ i3 (formerly "Skylake-H")Intel® Core™ i3-6100E 2.7GHz (no Turbo)(opzionale)Intel® Core™ i3-6102E 1.9GHz (no Turbo)(opzionale)Intel® Core™ i7-6822EQ 2.0/2.8GHz (Turbo)(opzionale)Intel® Xeon® E3-1505L v5 2.0/2.8GHz (Turbo)(opzionale) |
|---|---|
| Grafica | GPU Feature Support Intel® Generation 9 LP Graphics Core Architecture |
| Memoria RAM | SOLDERED DDR4 1866/2133 MT/s · 8 GB of soldered ECC DDR4 memory at 1866/2133 · Up to 16GB DDR4 w/ECC |
|---|
| Sata ports | 2× SATA 6Gb/s ports |
|---|
| Uscite video | 3× DDI channels, 1× micro HDMI, 1× mini DP and 1× 18/24 bit single channel LVDSDDI1/2 supporting DisplayPort/HDMI |
|---|
| Audio | available on “DisplayPort” and “HDMI” ports · Intel® HD Audio integrated in chipset |
|---|---|
| Porte Ethernet | 2× GbE LAN |
| Interfacce seriali | 2× COM ports |
| Porte USB | 1× USB 3.1 and 6× USB 2.0 (2× USB 2.0 to PCIe/104 bus connector) |
| Formato modulo | PCI/104-Express |
|---|---|
| Interfaccia bus | PCI/104-Express Type 1 (stack-down) |
| Tensione di alimentazione | ATX = 5V±5% / 5Vsb ±5% or AT = 5V±5%Depending on customer application and processor, “5VDC single voltage supply” variant can be offered.(opzionale) |
|---|
| Dimensioni | 117.4 mm x 96 mm |
|---|
| Temperatura operativa | -40–85 °C0–60 °C |
|---|
| Sistemi operativi | LinuxQNXVxWorksWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| CM4-SL2-6102E-8G-8G |
| CM4-SL4-6822E-8G-8G-ETT |
