CM1-BT1SBC PC/104 Extreme Rugged con Intel Atom E3815 System-on-Chip
- Produttore
- Configurazioni
- 2 configurazioni disponibili

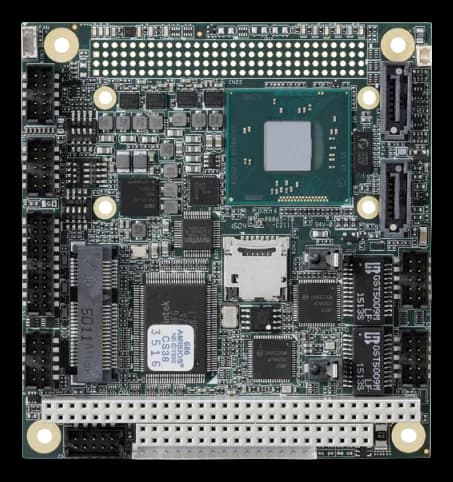

CM1-BT1 è un single board computer in formato 90 x 96 mm costruito attorno a un Intel Atom SoC da 5 W, con BIOS AMI EFI e backup CMOS su SPI da 8 MB. Si innesta su stack PC/104 esistenti: strumentazione, controllo di macchina e refresh di apparati già cablati su bus ISA.
Ciò che lo distingue è la qualifica Extreme Rugged, verificata con HALT su stress termico, stress da vibrazione, shock termico e test combinato, oltre alle prove IEC 60068-2-64, IEC-60068-2-27 e MIL-STD-202F. A bordo, il controller SEMA gestisce monitoraggio di tensioni e correnti, power sequencing, watchdog timer, fan control e dual BIOS failsafe: diagnostica sulla scheda, non demandata all'applicativo.
Due configurazioni: CM1-BT1-E3815, con heat spreader e temperatura operativa 0~60 °C, e CM1-BT1-E3815/ETT, con screening per −40~85 °C.
In sintesi
- CPU Intel Atom E3815 a 1,46 GHz
- Due controller Ethernet Intel i210
- Form factor PC/104 Version 2.6
- Uscite video VGA e LVDS
Specifiche tecniche
| Processore | Single-core Intel Atom® SoC Atom® E3815 (1C) |
|---|---|
| Grafica | 7th generation Intel® graphics core architecture with four execution units |
| Memoria RAM | SODIMM DDR3L 1066/1333 MT/s · Up to 4GB DDR3L at 1333MHz · a DDR3L SO-DIMM socket |
|---|
| Sata ports | up to 2× SATA 3 Gb/s ports · 1x SATA 3Gb/s |
|---|
| Uscite video | Single/dual channel 18/24-bit LVDS from eDP · Supports VGA and LVDS · one LVDS port |
|---|
| I/O digitale | 8× GPIO |
|---|---|
| Audio | Intel® HD Audio integrated in SoC · ALC888 · one dedicated HD-Audio panel connector |
| Porte Ethernet | 2× Intel® i210 (MAC/PHY) Ehternet controller · up to two Gigabit Ethernet ports |
| Interfacce seriali | 2× RS-232/422 (with full handshake) + 2× RS-232/422 (TX,RX,CTS,RTS only) |
| Porte USB | 3× USB 2.0 ports |
| Formato modulo | PC/104 |
|---|---|
| Interfaccia bus | PC/104 (ISA) |
| Alimentazione | ATX = 5V±5% / 5Vsb ±5% or AT = 5V±5% |
|---|
| Dimensioni | 90 mm x 96 mm |
|---|
| Temperatura operativa | 0–60 °C-40–85 °C |
|---|
| Sistemi operativi | VxWorksWindowsLinuxQNX(opzionale) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| CM1-BT1-E3815 |
| CM1-BT1-E3815/ETT |
