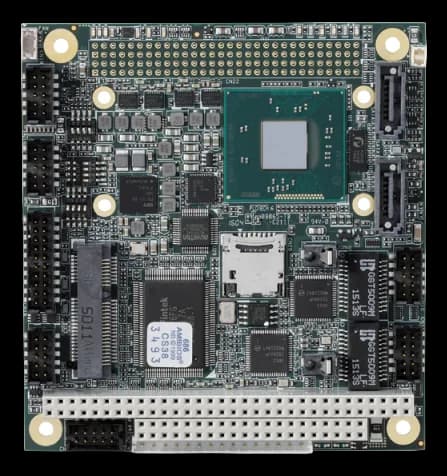

CM2-BT2SBC PC/104-Plus Extreme Rugged con Intel Atom E3825 dual-core
- Produttore
CM2-BT2 è un single board computer PC/104-Plus della famiglia Extreme Rugged di ADLINK, per apparati embedded che impilano schede di espansione su connettori PCI e ISA in ingombri contenuti.
Il SoC Atom E3825 gira a 1,33 GHz con TDP di 6 W e integra la grafica Intel di 7ª generazione con quattro execution unit; il BIOS AMI EFI conserva il backup CMOS in una SPI da 8 MB. Il supporto sistemi operativi copre Windows, Linux, QNX 6.5/6.6 come opzione e VxWorks 6.9.
Disponibile in due configurazioni: CM2-BT2-E3825 con heat spreader e temperatura operativa standard, e CM2-BT2-E3825/ETT con range di temperatura esteso per screening; a ordinazione anche i dissipatori low profile CMx-BTx-TM-10 (passivo) e CMx-BTx-TM-20 (attivo, con ventola).
In sintesi
- Board controller SEMA con failsafe dual BIOS
- Supporta due display indipendenti
- Slot mini-PCIe con USB 2.0 incluso
- Urti e vibrazioni secondo MIL-STD-202F
- Ingresso 5 V, ATX o AT
Specifiche tecniche
| Processore | Dual-core Intel SoC Atom E3825 |
|---|---|
| Grafica | 7th generation Intel® graphics core architecture with four execution unitsSupports two independent displays 3D graphics hardware acceleration |
| Memoria RAM | 1× SODIMM DDR3L 1333 MT/s · Up to 8GB DDR3L-1066/1333 MHz SODIMM · Up to 4GB DDR3L at 1333MHz |
|---|
| Sata ports | 1x SATA 3Gb/s shared with mSATA (optional 2nd SATA 3GB/s port w/o mSATA support) |
|---|
| Uscite video | Single/dual channel 18/24-bit LVDS from eDP · Supports VGA and LVDS · one LVDS port |
|---|
| I/O digitale | 8× GPIO |
|---|---|
| Audio | Intel® HD Audio integrated in SoC · ALC888 · one dedicated HD-Audio panel connector |
| Porte Ethernet | 2× RJ-45 GbE connection · up to two Gigabit Ethernet ports |
| Interfacce seriali | 2× RS-232/422 (with full handshake) + 2× RS-232/422 (TX,RX,CTS,RTS only) |
| Porte USB | 3× USB 2.0 ports |
| Formato modulo | PC/104-Plus |
|---|---|
| Interfaccia bus | PC/104-Plus (PCI & ISA connectors) · one mini-PCIe slot (with one USB 2.0 port included) |
| Alimentazione | ATX = 5V±5% / 5Vsb ±5% or AT = 5V±5% |
|---|
| Dimensioni | 90 mm x 96 mm |
|---|
| Temperatura operativa | 0–60 °C-20–70 °C |
|---|
| Sistemi operativi | VxWorksLinuxWindowsQNX(opzionale) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
