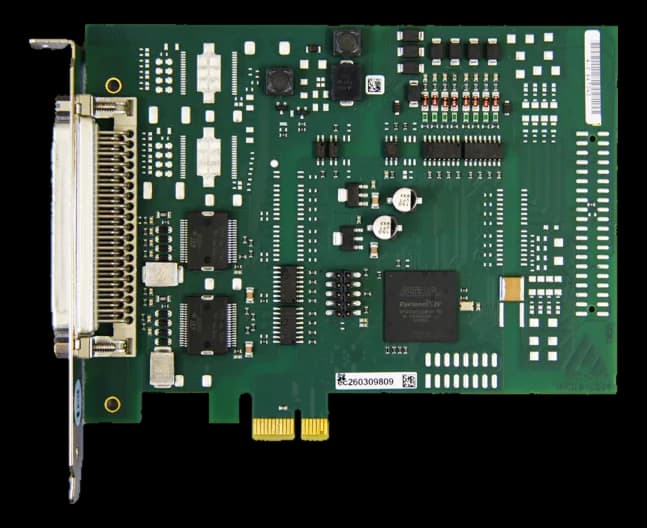

APCIe-1532Scheda I/O PCI Express isolata con risoluzione a 12 bit
- Produttore
APCIe-1532 è una scheda di ingresso e uscita per slot PCI Express, destinata all'acquisizione di segnali e al comando di attuatori da PC industriale. Il circuito stampato misura 149 × 99 mm e pesa 0,105 kg.
L'isolamento galvanico separa il campo dal bus del calcolatore, mentre la protezione contro le sovratensioni transitorie difende gli ingressi. La temperatura di stoccaggio dichiarata va da -25 a 70 °C.
In sintesi
- Watchdog integrato
- Driver per Windows e Linux
- Connettore frontale D-Sub a 37 poli
Specifiche tecniche
| Watchdog | Sì |
|---|
| I/O digitale | 16× DI isolati (24 V, 15 interrompibili) + 16× DO isolati (high-side, 11–36 V, 500 mA/canale) |
|---|---|
| Connettori | D-Sub(male · front) |
| Canali | 32 channel |
|---|---|
| Counter | 2 timer 12-bit (1–4095 µs/ms/s), 1 utilizzabile come watchdog; 1 contatore 16-bit (ch 0, fino a 100 kHz) |
| Specifiche di acquisizione | RDS ON max 0,2 Ω @25 °C; corto/uscita 1,5 A (impulso, spegnimento a 24 V); accensione 50 µs, spegnimento 75 µs(misc)Uscite high-side (carico verso massa, IEC 1131-2)(output)Ingressi 24 V: corrente 6,6 mA (ch 0) / 2 mA (ch 1–15); UH 19–30 V, UL max 14 V(range) |
| Isolation | Sì |
| Tensione di isolamento | 1000 V (optoisolatori, PC→periferia)(ch sys) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express 1.0a (slot x1/x4) |
| Alimentazione | 11–36 V |
|---|
| Dimensioni | 149 × 99 mm |
|---|---|
| Peso | 0.105 kg |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -25–70 °C |
| Certificazioni | IEC 61010-1 |
|---|
| Sistemi operativi | WindowsLinux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
