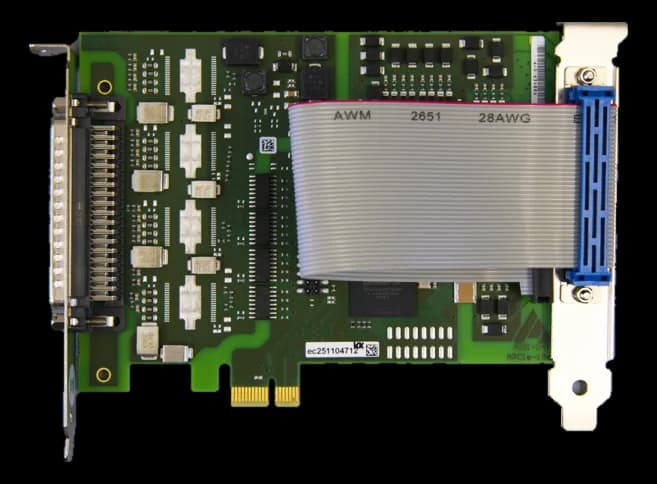

APCIe-1564Scheda I/O digitale PCI Express a 32 canali con isolamento ottico
- Produttore
APCIe-1564 è una scheda di I/O digitale per slot PCI Express, impiegata dove servono molti punti digitali su un solo slot del calcolatore. La scheda misura 168 × 99 mm e pesa 0,134 kg.
Ingressi e uscite sono separati dal bus tramite optoaccoppiatori, con una tensione di isolamento di 1000 V. Il collegamento al campo avviene su connettore frontale D-Sub a 37 poli.
In sintesi
- Contatore a 32 bit
- Due timer programmabili a bordo
- Driver per Windows e Linux
Specifiche tecniche
| Watchdog | Sì |
|---|
| I/O digitale | 32× DI isolati (24 V, 16 interrompibili) + 32× DO isolati (high-side, 11–36 V, 500 mA/canale) |
|---|---|
| Connettori | Pin header(40-pin header (digital inputs))D-Sub(male · front) |
| Canali | 64 channel |
|---|---|
| Counter | 2 timer 12-bit (1 come watchdog, 1 µs–4095 s); 3 contatori 32-bit (ch 0–2, fino a 500 kHz) |
| Specifiche di acquisizione | RDS ON max 0,2 Ω @25 °C; corto/uscita 1,5 A (impulso, spegnimento a 24 V); accensione 50 µs, spegnimento 75 µs(misc)Uscite high-side (carico verso massa, IEC 1131-2)(output)Ingressi 24 V: corrente 6,6 mA (ch 0–3) / 2 mA (ch 4–31); UH 19–30 V, UL max 14 V(range) |
| Isolation | Sì |
| Tensione di isolamento | 1000 V (optoisolatori, PC→periferia)(ch sys) |
| Protezioni I/O | ESD |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express 1.0a (slot x1/x4/x8/x16) |
| Alimentazione | 11–36 V |
|---|
| Dimensioni | 168 × 99 mm |
|---|---|
| Peso | 0.134 kg |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -25–70 °C |
| Certificazioni | IEC 61010-1 |
|---|
| Sistemi operativi | WindowsLinux |
|---|---|
| Driver & SDK | www.addi-data.com/drivers |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
