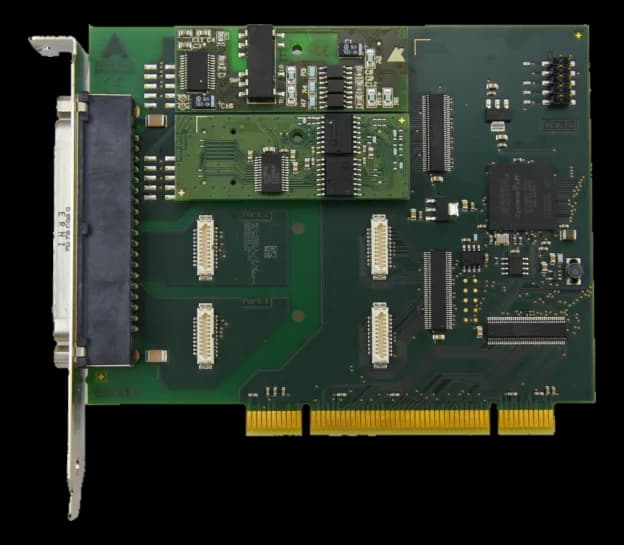

APCI-7500-3Scheda seriale PCI a quattro porte su connettore a 37 poli
- Produttore
Il modo elettrico di ciascuna porta dipende dal modulo MX montato: RS232, RS422, RS485 oppure current loop a 20 mA, con separazione galvanica dichiarata a 1000 V.
La velocità è programmabile fino a 115.2 kBaud, con opzione a quarzo fino a 1 MBaud, e ogni canale dispone di un buffer FIFO da 128 byte in trasmissione e in ricezione. Un cavo accessorio riporta le porte su connettori a 9 poli separati.
In sintesi
- Consumo tipico di 160 mA
- Peso di 0.12 kg
- Temperatura di esercizio fino a 60 °C
Specifiche tecniche
| Memoria RAM | Buffer FIFO 128 byte per porta (TX/RX) |
|---|
| Connettori | D-Sub(male · front) |
|---|---|
| Interfacce seriali | 4× RS-232/422/485/20 mA CL (configurabili via moduli MX, fino a 115,2 kBaud; 1 MBaud con opzione Quarz) |
| Canali | 4 |
|---|---|
| Specifiche di acquisizione | Protezione: corto circuito (RS422/RS485), transitori veloci (burst), ESD, EMI(protection)UART 16C950, retrocompatibile(misc)3,2 mm (moduli MX isolati)(creepage) |
| Isolation | Sì |
| Tensione di isolamento | 1000 V (MX-Module) |
| Funzione della scheda | Seriale |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | PCI 32 bit, 3,3/5 V (spec. 2.2 PCI-SIG)(3.3 V / 5 V) |
| Alimentazione | DC V |
|---|---|
| Consumo | 0.8 W(+ 5 V) |
| Dimensioni | 151 × 99 mm |
|---|---|
| Peso | 0.12 kg |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -25–70 °C |
| Sistemi operativi | WindowsLinux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
