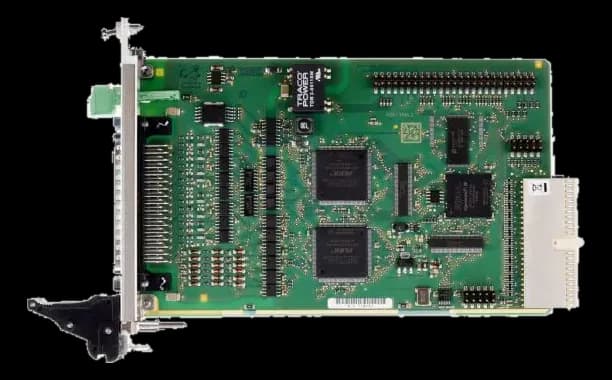

APCI-1710-24VScheda PCI a moduli funzione con ingressi a 24 V per encoder
- Produttore
I moduli funzione sono riprogrammabili: la stessa scheda può realizzare contatori a 32 bit, misure di posizione da encoder incrementali e altre funzioni digitali, adattandosi all'applicazione senza cambiare hardware.
Gli ingressi a 24 V accettano i segnali differenziali del contatore insieme all'indice e al segnale di errore, con frequenza di ingresso fino a 1 MHz. La separazione galvanica verso il campo è di 1000 V e la linea di fuga rispetta IEC 61010-1.
In sintesi
- Connettore frontale D-Sub a 50 poli
- Consumo tipico di 1.15 A
- Frequenza di conteggio fino a 5 MHz
Specifiche tecniche
| I/O digitale | 28× DI 24 V isolati + 4× DO 24 V high-side (500 mA); 28× TTL I/O |
|---|---|
| Connettori | D-Sub(male · front) |
| Altri I/O | PCI bus clock divided by 4 (only APCI-/CPCI-1710) or 10 MHz from the quartz oscillator on the board, can be selected through software |
| Canali | 4 channel |
|---|---|
| Counter | 4 moduli funzione programmabili; contatori 32 bit; ingressi max 1 MHz (24 V) |
| Specifiche di acquisizione | Uscite 24 V high-side (carico a massa), 500 mA/canale(output)Ingressi 24 V: UH 19–30 V, UL max 15 V (solo segnali 24 V)(logic levels)Resistenza RDS(on) delle uscite 0,4 Ω max(misc) |
| Isolation | Sì(opto) |
| Tensione di isolamento | 1000 V (optoisolatori) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | PCI 32 bit, 5 V (spec. 2.1 PCISIG) |
| Alimentazione | DC V |
|---|---|
| Consumo | 5.75(+5 V) |
| Dimensioni | 179 × 99 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|
| Certificazioni | IEC 61010-1 |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
